日月同輝團隊花費7年時間，已拍攝製作完成逾200部關於台灣公共建設的微電影及逾2萬張圖片，歡迎觀賞並廣為宣傳，感謝您的光臨與支持！
第十集【公共給水】 竹苗地區(2/2) 圖片列表
各淨水場啓用、地點、水源、支援地區及供應之ＣＭＤ明細：新竹水道水位於新竹街，主要水源為隆恩圳，於1929年興建完成，出水量為每日5,000噸，供應新竹地區居民用水。
竹苗地區公共給水全貌
永和山水庫的水源，係來自中港溪上游支流南庄溪，由南庄設田美攔河堰攔水，經11公里地下導水路引入永和山水庫儲存，再送至東興淨水場。
東興淨水場水源永和山水庫(含田美攔河堰)
由田美攔河堰經11公里之地下大南埔圳導水路輸送至永和山水庫停存運用，為永和山水庫的唯一水源，最大導水量約70萬噸。
東興淨水場水源永和山水庫田美攔河堰全貌
位於苗栗縣南庄鄉，浮式混凝土溢流堰，堰左側設排砂道及取水口，溢流堰高4.5呎，堰頂長度160公尺，堰頂標高161.6公尺，左岸設排砂道，設排砂閘門二座，各寬8公尺、高2.6公尺。截中港溪上游水源，經由大南埔圳輸送至水庫儲存，再供給東興淨水場處理後，供應頭份及竹南地區民生及工業用水。
東興淨水場水源永和山水庫田美攔河堰全貌
位於苗栗縣南庄鄉，浮式混凝土溢流堰，堰左側設排砂道及取水口，溢流堰高4.5呎，堰頂長度160公尺，堰頂標高161.6公尺，左岸設排砂道，設排砂閘門二座，各寬8公尺、高2.6公尺。截中港溪上游水源，經由大南埔圳輸送至水庫儲存，再供給東興淨水場處理後，供應頭份及竹南地區民生及工業用水。
東興淨水場水源永和山水庫田美攔河堰全貌
位於苗栗縣南庄鄉，浮式混凝土溢流堰，堰左側設排砂道及取水口，溢流堰高4.5呎，堰頂長度160公尺，堰頂標高161.6公尺，左岸設排砂道，設排砂閘門二座，各寬8公尺、高2.6公尺。截中港溪上游水源，經由大南埔圳輸送至水庫儲存，再供給東興淨水場處理後，供應頭份及竹南地區民生及工業用水。
東興淨水場水源永和山水庫田美攔河堰全貌
位於苗栗縣南庄鄉，浮式混凝土溢流堰，堰左側設排砂道及取水口，溢流堰高4.5呎，堰頂長度160公尺，堰頂標高161.6公尺，左岸設排砂道，設排砂閘門二座，各寬8公尺、高2.6公尺。截中港溪上游水源，經由大南埔圳輸送至水庫儲存，再供給東興淨水場處理後，供應頭份及竹南地區民生及工業用水。
東興淨水場水源永和山水庫田美攔河堰全貌
位於苗栗縣南庄鄉，浮式混凝土溢流堰，堰左側設排砂道及取水口，溢流堰高4.5呎，堰頂長度160公尺，堰頂標高161.6公尺，左岸設排砂道，設排砂閘門二座，各寬8公尺、高2.6公尺。截中港溪上游水源，經由大南埔圳輸送至水庫儲存，再供給東興淨水場處理後，供應頭份及竹南地區民生及工業用水。
東興淨水場水源永和山水庫田美攔河堰全貌
位於苗栗縣南庄鄉，浮式混凝土溢流堰，堰左側設排砂道及取水口，溢流堰高4.5呎，堰頂長度160公尺，堰頂標高161.6公尺，左岸設排砂道，設排砂閘門二座，各寬8公尺、高2.6公尺。截中港溪上游水源，經由大南埔圳輸送至水庫儲存，再供給東興淨水場處理後，供應頭份及竹南地區民生及工業用水。

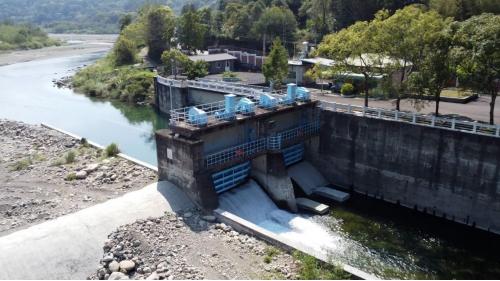

東興淨水場水源永和山水庫田美攔河堰全貌
東興淨水場水源永和山水庫田美攔河堰排砂閘門二座，各寬8公尺、高2.6公尺。
位於苗栗縣南庄鄉，浮式混凝土溢流堰，堰左側設排砂道及取水口，溢流堰高4.5呎，堰頂長度160公尺，堰頂標高161.6公尺，左岸設排砂道，設排砂閘門二座，各寬8公尺、高2.6公尺。截中港溪上游水源，經由大南埔圳輸送至水庫儲存，再供給東興淨水場處理後，供應頭份及竹南地區民生及工業用水。
東興淨水場水源永和山水庫田美攔河堰攔水閘門、進水庫閘門
東興淨水場水源永和山水庫田美攔河堰進沉沙池閘門
東興淨水場水源永和山水庫田美攔河堰上游中港溪
東興淨水場水源永和山水庫田美攔河堰取水口
東興淨水場水源永和山水庫田美攔河堰取水口
東興淨水場水源永和山水庫田美攔河堰取水口
東興淨水場水源永和山水庫田美攔河堰取水口
攔河堰攔中港溪上游水源，原水經沉砂池排砂及降低濁度後，經由大南埔圳輸送至永和山水庫儲存，再供給東興淨水場。【中間前方是沉澱池的中港溪進水口】
東興淨水場水源永和山水庫田美攔河堰沉砂池全貌
攔河堰攔中港溪上游水源，原水經沉砂池排砂及降低濁度後，經由大南埔圳輸送至水庫儲存，再供給東興淨水場處理後，供應頭份及竹南地區民生及工業用水。
東興淨水場水源永和山水庫田美攔河堰沉砂池全貌
攔河堰攔中港溪上游水源，原水經沉砂池排砂及降低濁度後，經由大南埔圳輸送至水庫儲存，再供給東興淨水場處理後，供應頭份及竹南地區民生及工業用水。
東興淨水場水源永和山水庫田美攔河堰沉砂池全貌
河川原水經沉砂池排砂及降低濁度延長水庫使用年限。
東興淨水場水源永和山水庫田美攔河堰沉砂池排砂閘門控制箱
攔河堰攔中港溪上游水源，經沉砂池排砂及降低濁度後，經由大南埔圳輸送至水庫儲存，再供給東興淨水場處理後，供應頭份及竹南地區民生及工業用水。
東興淨水場水源永和山水庫田美攔河堰沉砂池全貌
原水經過沉澱及過濾後由前方的大南埔圳導水路輸送至永和山水庫儲，再供給東興淨水場。
東興淨水場水源永和山水庫田美攔河堰沉砂池地下導水路引水口
原水經過沉澱及過濾後由前方的大南埔圳導水路輸送至永和山水庫儲，再供給東興淨水場。
東興淨水場水源永和山水庫田美攔河堰沉砂池地下導水路引水口
