第四十一集：高雄成功路衛生下水道工程 圖片列表
高雄市成功路位於高雄港區附近，成功下水道主幹管設置於成功路13公尺處，此下水道系統取代原排污用的仁愛河，成為新都會區的下水道排污系統。
高雄成功路衛生下水道工程計劃圖
高雄市成功路位於高雄港區附近，成功下水道主幹管設置於成功路13公尺處，此下水道系統取代原排污用的仁愛河，成為新都會區的下水道排污系統。
高雄成功路衛生下水道工程計劃圖

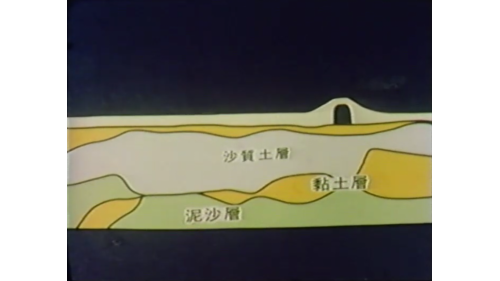

成功路的施工路段全屬沙礫結構，有70%的沙含量，且地下1.2公尺以下即會出現地下水，使得工程面臨嚴峻挑戰。
高雄成功路衛生下水道工程地質剖面圖
成功路下水道工程長達3,344公尺，採用地下潛盾工法施工，並開鑿7個工作井配合施工，將施工路段分為AB兩段作業。
高雄成功路衛生下水道工程地層剖面圖
為解決地質不良問題及配合周遭環境需要，採用泥水加壓式潛盾工法，利用在地下施工中的潛盾機頭，以泥水循環輸送產生壓力的特性，使機頭在開發中達到壓力平衡，以泥水加壓平衡機頭外土層中的靜止土壓與水壓。
高雄成功路衛生下水道工程使用之泥水加壓式潛盾機
為解決地質不良問題及配合周遭環境需要，採用泥水加壓式潛盾工法，利用在地下施工中的潛盾機頭，以泥水循環輸送產生壓力的特性，使機頭在開發中達到壓力平衡，以泥水加壓平衡機頭外土層中的靜止土壓與水壓。
高雄成功路衛生下水道工程泥水加壓式潛盾機結構圖
為解決地質不良問題及配合周遭環境需要，採用泥水加壓式潛盾工法，利用在地下施工中的潛盾機頭，以泥水循環輸送產生壓力的特性，使機頭在開發中達到壓力平衡，以泥水加壓平衡機頭外土層中的靜止土壓與水壓。
高雄成功路衛生下水道工程泥水加壓式工法示意圖
泥水經由管線，從地上到地下的潛盾機頭中，利用流體輸送使泥水在機頭中攪動機頭，開挖出的泥沙屑經由排泥管排出污泥水。
高雄成功路衛生下水道工程潛盾機開挖，泥水運作示意圖
潛盾機在地下13公尺處向前推進，開挖初期每天向前推進5環4.5公尺，機頭以盾尾10支千斤頂向外推動前進，以機頭中的6組油壓幫浦旋動，使機頭切齒能旋轉並切挖泥沙屑。
高雄成功路衛生下水道工程潛盾機機頭結構
隧道整段開挖的斷面為3,270毫米，經過環片安裝，於兩次襯砌後達到直徑2,400毫米的設計管道。
高雄成功路衛生下水道B段工程開挖斷面示意圖
隧道整段開挖的斷面為3,270毫米，經過環片安裝，於兩次襯砌後達到直徑2,400毫米的設計管道。
高雄成功路衛生下水道B段工程開挖斷面示意圖
潛盾工法在工程前的準備工作是工作井的施工，榮工處採用的是厚80公分、深24公尺的DW轉機地下連續壁工法。
高雄成功路衛生下水道工程工作井施工
潛盾工法在工程前的準備工作是工作井的施工，榮工處採用的是厚80公分、深24公尺的DW轉機地下連續壁工法。
高雄成功路衛生下水道工程工作井施工
潛盾工法在工程前的準備工作是工作井的施工，榮工處採用的是厚80公分、深24公尺的DW轉機地下連續壁工法。
高雄成功路衛生下水道工程工作井施工
潛盾工法在工程前的準備工作是工作井的施工，榮工處採用的是厚80公分、深24公尺的DW轉機地下連續壁工法。
高雄成功路衛生下水道工程工作井施工
在開挖過程中所需的預鑄弓形支堡環片，先在小港區旁0.6公頃的環片場預製。預鑄環片包括標準環片鋼模5套、異形鋼模1套。每環片寬90公分，厚17.5公分，共需3,600餘環。
高雄成功路衛生下水道工程預鑄環片
在開挖過程中所需的預鑄弓形支堡環片，先在小港區旁0.6公頃的環片場預製。預鑄環片包括標準環片鋼模5套、異形鋼模1套。每環片寬90公分，厚17.5公分，共需3,600餘環。
高雄成功路衛生下水道工程預鑄環片
在開挖過程中所需的預鑄弓形支堡環片，先在小港區旁0.6公頃的環片場預製。預鑄環片包括標準環片鋼模5套、異形鋼模1套。每環片寬90公分，厚17.5公分，共需3,600餘環。
高雄成功路衛生下水道工程預鑄環片
在開挖過程中所需的預鑄弓形支堡環片，先在小港區旁0.6公頃的環片場預製。預鑄環片包括標準環片鋼模5套、異形鋼模1套。每環片寬90公分，厚17.5公分，共需3,600餘環。
高雄成功路衛生下水道工程預鑄環片
在開挖過程中所需的預鑄弓形支堡環片，先在小港區旁0.6公頃的環片場預製。預鑄環片包括標準環片鋼模5套、異形鋼模1套。每環片寬90公分，厚17.5公分，共需3,600餘環。
高雄成功路衛生下水道工程預鑄環片

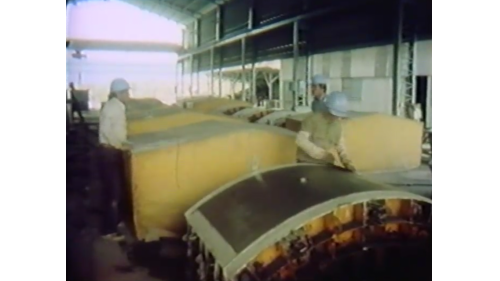

預鑄環片包括標準環片鋼模5套、異形鋼模1套。每環片寬90公分，厚17.5公分，共需3,600餘環。所有環片均使用蒸汽養生烘乾，以縮短脫模時間。
高雄成功路衛生下水道工程預鑄環片之蒸汽設備
預鑄環片包括標準環片鋼模5套、異形鋼模1套。每環片寬90公分，厚17.5公分，共需3,600餘環。所有環片均使用蒸汽養生烘乾，以縮短脫模時間。
高雄成功路衛生下水道工程環片蒸氣養生
預鑄環片包括標準環片鋼模5套、異形鋼模1套。每環片寬90公分，厚17.5公分，共需3,600餘環。所有環片均使用蒸汽養生烘乾，以縮短脫模時間。
高雄成功路衛生下水道工程環片蒸氣養生
預鑄環片包括標準環片鋼模5套、異形鋼模1套。每環片寬90公分，厚17.5公分，共需3,600餘環。所有環片均使用蒸汽養生烘乾，以縮短脫模時間。
高雄成功路衛生下水道工程環片蒸氣養生
