日月同輝團隊花費7年時間，已拍攝製作完成逾200部關於台灣公共建設的微電影及逾2萬張圖片，歡迎觀賞並廣為宣傳，感謝您的光臨與支持！
【世界文化遺產】- 都江堰 圖片列表
春秋戰國時期，秦國為合併六國完成統一大業，以蜀郡(四川成都)做為糧倉及駐軍營地，惟岷江受玉壘山阻隔以致成都平原乾旱，故於西元前256年，由蜀郡太守李冰父子興建都江堰，一直運作至今已超過2000年歷史。
都江堰興建緣由
秦國於西元前256年，由蜀郡太守李冰父子興建都江堰，一直運作至今已超過2000年歷史。都江堰位於四川省都江堰市城西，岷江上游340公里處。

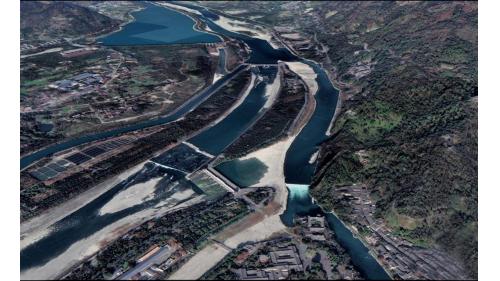

都江堰全貌
岷江流經四川盆地西部，長1,279公里，流域面積約133,000平方公里，都江堰位於四川省都江堰市城西，岷江上游340公里處。 【圖為從震源新村俯瞰岷江】
都江堰位於岷江
岷江流經四川盆地西部，長1,279公里，流域面積約133,000平方公里。河口平均流量約每秒2,840立方公尺，是長江上游左岸流量最大的支流，年淨流量相當於黃河的一倍半。都江堰位於四川省都江堰市城西，岷江上游340公里處。
都江堰位於岷江
岷江流經四川盆地西部，長1,279公里，流域面積約133,000平方公里，河口平均流量約每秒2,840立方公尺，是長江上游左岸流量最大的支流，年徑流量相當於黃河的一倍半，岷江上游平均海拔3000至4500公尺，水量豐沛。都江堰位於四川省都江堰市城西，岷江上游340公里處。 【圖為岷江】
都江堰位於岷江
岷江位於四川省都江堰市城西，流經四川盆地西部，長1,279公里，流域面積約133,000平方公里。岷江上游平均海拔3000至4500公尺，水量豐沛。
都江堰位於岷江
岷江水量豐沛，江水漲潮時岷江沿岸容易出現洪水。岷江受玉壘山阻擋，江水到達不了成都，成都平原出現乾旱，不利糧食栽種。-
玉壘山介於岷江與成都平原之間：
都江堰位於四川省都江堰市城西，岷江上游；成都雖有岷江，惟未直接穿過成都平原，成都距離岷江58公里，成都平原的糧食運送不易。李冰父子利用成都西高東低的地勢，開鑿運河將岷江水引入成都，解決岷江沿岸水患及成都平原乾旱及運輸問題。
都江堰引岷江水灌溉成都平原
魚嘴、飛砂堰及寶瓶口
都江堰主體結構
李冰父子規劃在玉壘山鑿開一個寛20米，深40米的洞口，讓水流往成都方向，玉壘山很結實，若以鎬開鑿約需30年，他利用熱漲冷縮原理，將石體燒熱後再潑冷水讓石體自行開裂再行開鑿，前後花費8年完成寶瓶口。寶瓶口豁口較小，具有水量控制的特點。
都江堰主體結構寶瓶口引水工程
玉壘山很結實，若以鎬開鑿約需30年，李冰利用熱漲冷縮原理，在堅硬的岩石上挖出溝槽之後，用火猛燒山石直到石體通紅，緊接著再用冰冷的江水澆在岩石上，利用冷熱極致的對沖，讓石體自行炸裂再行開鑿，前後花費8年完成寶瓶口。
都江堰主體結構寶瓶口引水工程
寶瓶口係開鑿玉壘山以引岷江水進入成都平原，因其豁口較小，具有水量控制的特點。(圖為寶瓶口實景)
都江堰主體結構寶瓶口具引水功能
寶瓶口係開鑿玉壘山以引岷江水進入成都平原，因其豁口較小，具有水量控制的特點。(圖為寶瓶口實景)
都江堰主體結構寶瓶口具引水功能
寶瓶口係開鑿玉壘山以引岷江水進入成都平原，因其豁口較小，具有水量控制的特點。(圖為寶瓶口實景)
都江堰主體結構寶瓶口具引水功能
寶瓶口豁口較小，具有水量控制的特點。圖為岷江水自寶瓶口流向成都實景。
都江堰主體結構寶瓶口具引水功能
百丈堤長1950公尺，位於魚嘴上游東岸，百丈堤的功用是將洪水與泥沙逼向外江，並產生「護岸」的作用。
都江堰工程百丈堤
魚嘴的作用是分水，魚嘴堤壩在中間，另在外後方再建一座人字堤。魚嘴決定內外江的分流比例，是整個都江堰工程的關鍵。
都江堰主體結構魚嘴分水功能
魚嘴的作用是分水，魚嘴堤壩在中間，向下延伸由石頭及竹子堆疊而成金剛堤，另在外後方再建一座人字堤。魚嘴將岷江分為內江及外江，內江的水流向成都。
都江堰主體結構魚嘴
魚嘴的作用是分水，魚嘴堤壩在中間，決定內外江的分流比例，將岷江分為內江及外江，內江的水流向成都。並利用二側江河的結構控制水量，內江比較深，比較窄；外江比較淺，比較寛。
都江堰主體結構魚嘴分水功能

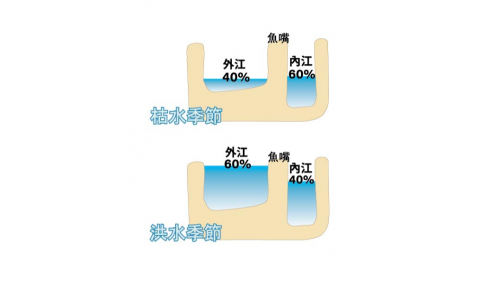

枯水期時，大部分的水流向內江，內外江水量比為6：4，使成都不會乾旱。豐水期時，由於外江比較寬闊，截面積大，內外江水量比為4：6，讓成都沒有水患。這就是所謂「分四六，平潦旱」
都江堰主體結構魚嘴
枯水期時，大部分的水流向內江，內外江水量比為6：4，使成都不會乾旱。豐水期時，由於外江比較寬闊，截面積大，內外江水量比為4：6，讓成都沒有水患。這就是所謂「分四六，平潦旱」
都江堰主體結構魚嘴
豐水期時，由於外江比較寬闊，截面積大，內外江水量比為4：6，讓成都沒有水患。枯水期時，大部分的水流向內江，內外江水量比為6：4，使成都不會乾旱。這就是所謂「分四六，平潦旱」。
都江堰主體結構魚嘴分水功能
魚嘴將岷江分為內江及外江，並利用二側江河的結構控制水量，內江比較深，比較窄；外江比較淺，比較寛。枯水期時，大部分的水流向內江，內外江水量比為6：4，使成都不會乾旱。豐水期時，由於外江比較寬闊，截面積大，內外江水量比為4：6，讓成都沒有水患。這就是所謂「分四六，平潦旱」。
都江堰主體結構魚嘴分水功能
古時當岷江水量較少時，會在外江的江面放置若干座榪槎，攔截外江的水流，增加內江的水量。在岷江水位上漲後，再砍去榪槎，使水流恢復正常。古時所稱之榪槎，是以圓木為骨架，外部覆蓋竹蓆，內部灌注砂石的截流物體。1974年在外江口建造永久性水閘，取代榪槎。
都江堰擋水調節用的榪槎
顯示 1 到 24 (共56個圖片) 總頁數:  1  2  3  [下一頁 >>]
