離岸風電 第二集：台灣首座國產海氣象觀測塔 圖片列表
台電於2016年，在彰化芳苑王功漁港外海6公里、水深15公尺處，設置了高97公尺的首座國產海氣象觀測塔，任務是蒐集風速、風向、氣壓、太陽日射量、海浪等海氣象數據。
台電海氣象觀測塔
海氣象觀測塔，不論對於離岸風場開發前之風能掌握，或是開發後之持續監控、推估與預測，甚或是肩負離岸風場開發之前導工程功能，皆扮演極為重要的關鍵角色。
台電海氣象觀測塔
從規劃、設計、船機動員至海事工程，完全由本土團隊一手包辦。
台電海氣象觀測塔
聚集了台灣自有能量，由本土團隊獨立建造完成，於2016年4月16日正式開始蒐集監測數據，並每秒回傳氣象監測數據，為期1年。
台電海氣象觀測塔
宏華營造所屬船艦「升降平台船-宏禹一號」，為國內第一艘自有海上風電施工平台船，參與此次的海氣象觀測塔工程。
宏禹一號船隻全貌
宏華營造所屬船艦「升降平台船-宏禹一號」，為國內第一艘自有海上風電施工平台船，參與此次的海氣象觀測塔工程 。
升降平台船-宏禹一號
船身長80公尺，寛33公尺，總噸位為4,571噸，乘載力為9,250噸，具有現代化的設備及完善的作業環境，是運輸安裝重件之主力升降平台船，參與此次的海氣象觀測塔工程。
升降平台船-宏禹一號

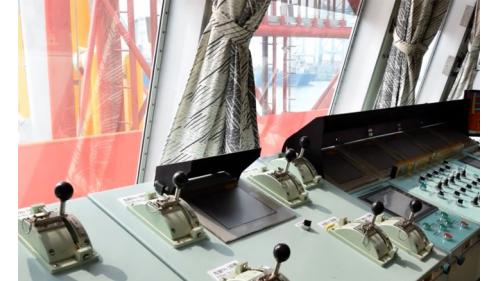

升降平台船-宏禹一號中的現代化設備
升降平台船-宏禹一號中的現代化設備
升降平台船-宏禹一號的內部作業環境
升降平台船-宏禹一號的內部作業環境
升降平台船-宏禹一號的內部作業環境

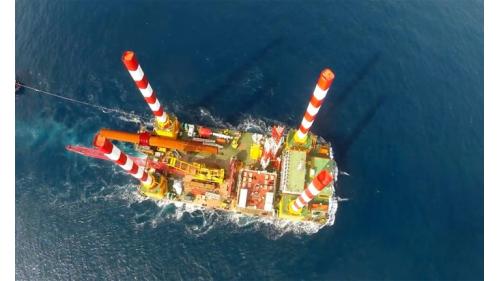

宏禹一號載運海氣象觀測塔工程鋼管樁之俯視圖
海氣象觀測塔基礎下段鋼管樁，全長55公尺，直徑3.8公尺，厚度55公厘，重量約270噸，入土深度約36公尺。
運送建造觀測塔所需之重件
海氣象觀測塔基礎下段鋼管樁，全長55公尺，直徑3.8公尺，厚度55公厘，重量約270噸，入土深度約36公尺。
運送建造觀測塔所需之重件
抱管器。
運送建造觀測塔所需之重件
液壓樁錘。
建造觀測塔所需之重件
基礎轉接段，為鋼管單樁，長14公尺，重量約52噸，與基礎下段以灌漿方式接合。
建造觀測塔所需之重件
基礎上段及工作平台，基礎上段，介於高程11.5公尺至19公尺;工作平台，面積14乘14平方公尺，重量約120頓。
建造觀測塔所需之重件
塔架下段，長28.5公尺，重40噸。
建造觀測塔所需之重件
塔架中段及塔架下段，上部塔架中段，長29.9公尺，重19噸。
建造觀測塔所需之重件
塔架上段及塔架中段，上部塔架上段，長12.7公尺，重5噸。
建造觀測塔所需之重件
塔架總高度為72.8公尺，重量約60噸。
建造觀測塔所需之重件
宏禹一號於開工當天載滿中鋼製作之重件及人員，用拖船駛離高雄港。
海氣象觀測塔工程重件載運
