日月同輝團隊花費7年時間，已拍攝製作完成逾200部關於台灣公共建設的微電影及逾2萬張圖片，歡迎觀賞並廣為宣傳，感謝您的光臨與支持！
第二十四集【公共給水】 民國時代高屏地區(2/2) 圖片列表
高屏地區淨水場主要水源來自澄清湖水庫、阿公店水庫、鳳山水庫、高屏溪攔河堰、牡丹水庫及南化水庫，主要淨水場包括坪頂、翁公園、拷潭、澄清湖、鳳山、路竹、牡丹及屏東等，另有取用地下水的大崗山淨水場，共同供應高屏地區300餘萬居民用水需求。
民國時時高屏地區公共給水全貌
高屏溪攔河堰又稱大樹攔河堰，位於高雄市大樹區境內的高屏溪下游，距離高屏鐵路橋上游2公里處。主要提供坪頂、翁公園及拷潭淨水場之主要水源。
民國時期高屏地區公共給水高屏溪攔河堰全貌
高屏溪攔河堰又稱大樹攔河堰，位於高雄市大樹區境內的高屏溪下游，距離高屏鐵路橋上游2公里處。主要提供坪頂、翁公園及拷潭淨水場之主要水源。
民國時期高屏地區公共給水高屏溪攔河堰全貌
民國時期高屏地區公共給水高屏溪攔河堰
民國時期高屏地區公共給水高屏溪攔河堰

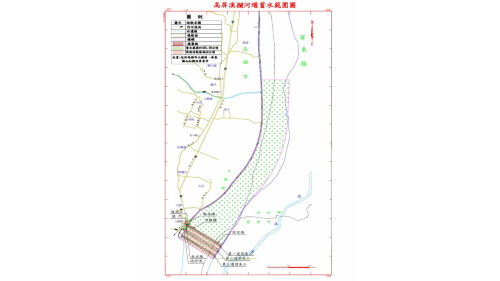

民國時期高屏地區公共給水高屏溪攔河堰蓄水範圍.
民國時期高屏地區公共給水高屏溪攔河堰蓄水範圍
高屏溪攔河堰主要設施有活動堰、固定堰、護床工、進水口、取水路、放水路、沉砂池等。
民國時期高屏地區公共給水高屏溪攔河堰設施位置圖
高屏溪攔河堰主要設施有活動堰、固定堰、護床工、進水口、取水路、放水路、沉砂池等。
民國時期高屏地區公共給水高屏溪攔河堰設施俯瞰
活動堰。活動堰以活動充氣式橡皮壩設置，共設有八座橡皮壩，全長286公尺。
民國時期高屏地區公共給水高屏溪攔河堰設施
活動堰。活動堰以活動充氣式橡皮壩設置，共設有八座橡皮壩，全長286公尺。
民國時期高屏地區公共給水高屏溪攔河堰設施
固定堰。固定堰為混凝土結構，全長674公尺。
民國時期高屏地區公共給水高屏溪攔河堰設施
護床工。護床工共有三道，每道寬45公尺，間隔100公尺。
民國時期高屏地區公共給水高屏溪攔河堰設施
進水口、取水路、放水路、沉砂池等。
民國時期高屏地區公共給水高屏溪攔河堰設施
進水口、取水路、放水路、沉砂池等。
民國時期高屏地區公共給水高屏溪攔河堰設施
高屏溪攔河堰進入水口背面。
民國時期高屏地區公共給水高屏溪攔河堰設施
高屏攔河堰自來水與放水路分流閘門。
民國時期高屏地區公共給水高屏溪攔河堰設施
取水路。取水路設計取水量為每秒35噸，設有3座制水閘門，取水路後接沉沙池。
民國時期高屏地區公共給水高屏溪攔河堰設施
水經沉砂後進入自來水公司淨水場。
民國時期高屏地區公共給水高屏溪攔河堰設施沉砂池
放水路最大放流量為每秒37噸，設有3座制水閘門，放水路將濁度較高的原水放回至高屏溪。
民國時期高屏地區公共給水高屏溪攔河堰設施放水路
充氣式橡皮壩。高屏溪攔河堰為台灣首座自製的橡皮壩攔河堰，也是台灣目前最寬的橡皮壩攔河堰。主要僅作為抬高水位而無蓄水功能，設計取水位高程16.4公尺，取水量每秒35噸，堰體全長960公尺，分為活動堰286公尺及固定堰674公尺。充氣式橡皮壩之特點是建造成本低，不阻水、不漏水、抗震性強、對基地要求低及施工期短，而且能在洪水來臨時自動倒伏以渲洩洪水，防止攔河堰上游水位過高而形成洪水氾濫。其缺點是容易遭破壞及磨損，故壽命較混凝土攔河堰為短。
民國時期高屏地區公共給水高屏溪攔河堰
充氣式橡皮壩。充氣式橡皮壩之特點是建造成本低，不阻水、不漏水、抗震性強、對基地要求低及施工期短，而且能在洪水來臨時自動倒伏以渲洩洪水，防止攔河堰上游水位過高而形成洪水氾濫。其缺點是容易遭破壞及磨損，故壽命較混凝土攔河堰為短。
民國時期高屏地區公共給水高屏溪攔河堰設施
充氣式橡皮壩。充氣式橡皮壩之特點是建造成本低，不阻水、不漏水、抗震性強、對基地要求低及施工期短，而且能在洪水來臨時自動倒伏以渲洩洪水，防止攔河堰上游水位過高而形成洪水氾濫。其缺點是容易遭破壞及磨損，故壽命較混凝土攔河堰為短。
民國時期高屏地區公共給水高屏溪攔河堰設施
「南化水庫與高屏溪攔河堰聯通管路」工程於2001年7月動工中，2003年11月完工通水，全長57.7公里，整體供水量每日80萬噸，係為因應高屏溪枯水期水量不足而建，全程以自然重力的方式送水，是相當節能的水利設施。2006年於部分管線加設內襯，沿線並加設3座減壓站，2007年3月完工，大大增加南部緊急缺水時的調度能力
民國時期高屏地區公共給水南化高屏聯通管路
「南化水庫與高屏溪攔河堰聯通管路」工程於2001年7月動工中，2003年11月完工通水，全長57.7公里，整體供水量每日80萬噸，係為因應高屏溪枯水期水量不足而建，全程以自然重力的方式送水，是相當節能的水利設施.
民國時期高屏地區公共給水南化高屏聯通管路
坪頂淨水場興建於1909年，位於大樹鄉，前身為日治時期設在小坪村之淨水場，為高雄第一水源地，興建之初每日出水量為14萬噸，1999年完成一期擴建工程，設計出水量提升至80萬噸.
民國時期高屏地區公共給系統坪頂淨水場
