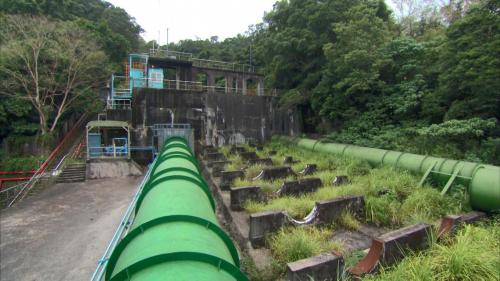

新店溪小粗坑電廠 小粗坑電廠及粗坑壩相對位置。 1907年於新店區屈尺里，南勢溪與北勢溪合流後下游約1.5公里處，距上游桂山電廠約2公里， 興建粗坑壩，1909年8月完工。以總長 2,262.59 公尺的明渠(開渠)、暗渠  小粗坑電廠>粗坑壩：於 1907 年興建，1989 年為了確保壩體安全，動工修固補強。為自由溢流式混凝土堰，壩基置於礫石層上，壩長 165 公尺，壩高 6.8 公尺，設計洪水量為每秒 9,010 立方 公尺  小粗坑電廠>粗坑壩右側2座直堤式取水閘門：粗坑壩取水口位於壩右岸， 設置有直堤式取水閘門2座。  小粗坑電廠>粗坑壩(屈尺壩) ：粗坑壩是一個混凝土重力壩，壩本身的重量必須承受水的壓力。  小粗坑電廠>粗坑壩左側魚梯：粗坑壩的左岸設有階梯水池式魚梯一座  小粗坑電廠:粗坑壩魚梯  小粗坑電廠>粗坑壩上空鳥瞰：粗坑壩後方(上游)的拱橋，是為聯絡新店廣興路與新烏公路的廣興橋。  小粗坑電廠>粗坑壩右側2座直堤式取水閘門：每座寬 3.38 公尺，高 4.35 公尺，設計水量為每秒 27.08 立方公 尺。  小粗坑電廠:遠眺粗坑壩  小粗坑電廠>小粗坑引水道明渠：小粗坑引水隧道是目前國內最古老的引水設施，建造於民國前五年，是開渠再加上隧道的結構，隧道因為建造的時間比較早，所以是磚砌的隧道。  小粗坑電廠>小粗坑引水道明渠：引水路總長 2,262.59 公尺  小粗坑電廠:小粗坑引水道明渠  小粗坑電廠:水經粗坑壩取水口再經過小粗坑引水道來到前池  小粗坑電廠:前池之水經壓力鋼管進入廠房 (壓力鋼管原有四條經調整成為二條) 左側為小粗坑電廠之变壓站  小粗坑電廠:壩的左岸設有階梯水池式魚梯一座  早期小粗坑電廠四條壓力鋼管  小粗坑電廠>小粗坑發電所鳥瞰：攔蓄新店溪上游翡翠電廠及桂山電廠之部分尾水，進入引水渠道、隧道，一路經過前池、壓力鋼管，最後再進入電廠廠房，推動水輪發電機發電。  小粗坑電廠前池  小粗坑電廠壓力鋼管  小粗坑電廠壓力鋼管  小粗坑電廠廠房  粗坑發電廠：龜山發電廠竣工發電後，1907 年 5 月成立「台灣總督府電氣作業所」，同月於現今新店粗坑里新店溪畔，興建小粗坑電廠。  小粗坑電廠:小粗坑發電所廠房   小粗坑電廠>小粗坑發電所廠房：。小粗坑發電所原先預定於 1908 年底完工，但因開挖工程、物資供應困難等不力因素導致工程進度落後，延至 1909 年 8 月竣工發電。  顯示 1 到 24 (共40個圖片) 總頁數:  1  2  [下一頁 >>]
