日月同輝團隊花費7年時間，已拍攝製作完成逾200部關於台灣公共建設的微電影及逾2萬張圖片，歡迎觀賞並廣為宣傳，感謝您的光臨與支持！
第十九集【公共給水】 日治時代台南地區 圖片列表
「臺南水道」原名山上淨水廠。即是日治時期基於當時臺南市街之飲水需求及衛生工事以預防傳染病所設置。1912年興建，1922年完工。
日治時代台南地區公共給水台南水道臺南市街圖
日治時代台南地區公共給水台南水道臺南市街水道鐡管線路圖.
日治時代台南地區公共給水台南水道臺南市街水道鐡管線路圖
工程期間、費用、給水量及淨水設施.
日治時代台南地區公共給水臺南水道概要
日治時代台南地區公共給水台南水道水源地間鐵管線路縱斷圖及平面圖.
日治時代台南地區公共給水台南水道水源地間鐵管線路縱斷圖及平面圖.
台南水道管線貯置場及管線敷設.
日治時代台南地區公共給水台南水道
台南水道管線貯置場及管線敷設.
日治時代台南地區公共給水台南水道
1897年巴爾頓提出台南水道規劃方案，水源取用曾文溪地表水；在水的運輸上則採用藉用地心引力的自然流下法及馬達抽水的唧筒法，善用地形特色減少電力的使用。
日治時代台南地區公共給水台南水道圖
臺南水道自曾文溪取入槽取水後，由導水井導水至唧筒井，經取入口唧筒室將水送至沉澱池沉澱再送至濾過器室，經濾材或加藥過濾等過程後送至唧筒井，利用送出唧筒室，將水送往位於2公里外地勢較高的南側淨水區淨水井，至淨水池內貯水，最後經過量水器室由重力方式給水，供應臺南地區民生使用。
日治時代台南地區公共給水台南水道淨水流程
水源地區淨水場及配水池平面圖及水位圖.
日治時代台南地區公共給水台南水道圖
日治時代台南地區公共給水台南水道水源地區設施平面圖.
日治時代台南地區公共給水台南水道水源地區設施平面圖.
台南水道於1912年開始建設，工期共歷時10年，於1922年完工啟用，以重力排水方式，提供臺南市區民生用水，可供應臺南市區10萬人使用，是座現代化的自來水基礎建設。臺南水道分為「水源地區」與「淨水池區」兩區域，水源地區為36萬平方公尺，淨水池區面積20萬平方公尺。
日治時代台南地區公共給水台南水道水源地區俯瞰
台南水道於1912年開始建設，工期共歷時10年，於1922年完工啟用，以重力排水方式，提供臺南市區民生用水，可供應臺南市區10萬人使用，是座現代化的自來水基礎建設。臺南水道分為「水源地區」與「淨水池區」兩區域，水源地區為36萬平方公尺，淨水池區面積20萬平方公尺。
日治時代台南地區公共給水台南水道水源地俯瞰
台南水道於1912年開始建設，工期共歷時10年，於1922年完工啟用。其水源取自曾文溪上游，經過沉澱池沉澱、過濾筒淨水、再經由送出唧筒室抽水送至淨水池區淨水池，再由管線輸送，經由量水器室後以重力排水方式，提供臺南市區民生用水，可供應臺南市區10萬人使用，是座現代化的自來水基礎建設。
日治時代台南地區公共給水台南水道水源地區淨水場俯瞰
日治時代台南地區公共給水台南水道水源地淨水場及淨水池(配水池)園區配置圖.
日治時代台南地區公共給水台南水道水源地淨水場及淨水池(配水池)園區配置圖
現已改為臺南山上花園水道博物館，園區內淨水設施有快濾筒室、快濾池室、濾過器室、慢濾池、唧筒井及送出唧筒室。
日治時代台南地區公共給水台南水道水源地區

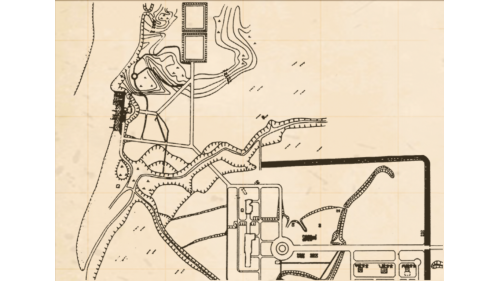

日治時代台南地區公共給水台南水道水源地平面圖(1922年)。
日治時代台南地區公共給水台南水道水源地平面圖
臺南水道水源地區設施有取入槽、導水井、唧筒井、取入口唧筒室、沉澱池、濾過器室、唧筒井、送出唧筒室；淨水區設施包括淨水井及淨水池。
日治時代台南地區公共給水台南水道設施
取入槽、導水井。
日治時代台南地區公共給水台南水道水源區設施
取入槽、導水井。
日治時代台南地區公共給水台南水道水源區設施
取入口唧筒室。
日治時代台南地區公共給水台南水道水源區設施
取入口唧筒室。
日治時代台南地區公共給水台南水道水源區設施
1922年台南水道取入口唧筒室外觀。
日治時代台南地區公共給水台南水道水源區設施
 1922年台南水道取入口唧筒室內部。
日治時代台南地區公共給水台南水道水源區設施
1922年台南水道取入口唧筒室內部地下管道。
日治時代台南地區公共給水台南水道水源區設施
