日月同輝團隊花費7年時間，已拍攝製作完成逾200部關於台灣公共建設的微電影及逾2萬張圖片，歡迎觀賞並廣為宣傳，感謝您的光臨與支持！
大甲溪流域 青山壩、青山發電廠 圖片列表
大甲溪流域青山壩及青山電廠示意圖
大甲溪流域青山壩及青山電廠示意圖
青山壩與德基壩相關位置示意圖
青山壩與德基壩相關位置示意圖
青山壩位於臺中市和平區的大甲溪上游、青山電廠位於大甲溪中游達見峽谷的下游。
大甲溪流域青山電廠及青山壩位置示意圖
大甲溪青山壩與(原)青山電廠位置示意圖,電廠總裝置容量360MW
大甲溪青山壩與(原)青山電廠位置示意圖,電廠總裝置容量360MW
青山電廠發電裝置容量(360MW)居大甲溪各電廠之冠 (1999年921震災前)
青山電廠發電裝置容量(360MW)居大甲溪各電廠之冠 (1999年921震災前)

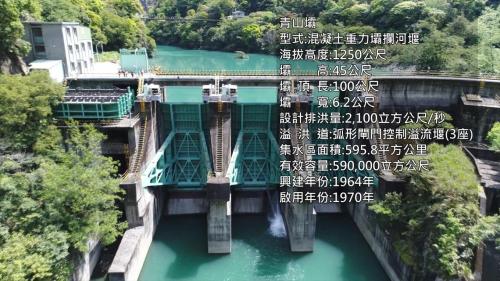

青山壩為混凝土重力壩，壩高45公尺。壩頂設寬10.7公尺高20公尺之弧形閘門三座，壩之上游形成小型水庫，其有效蓄水量約59萬立方公尺，用以調節發電用水。
大甲溪青山壩平面佈置圖
1964年開工於1970年完工，位在臺中和平大甲溪上游，即德基水庫大壩下游約1公里處，是一座混凝土重力壩，主要功能是攔蓄德基水庫發電尾水形成的調整池，提供下游的青山發電廠發電。
大甲溪流域青山壩
1964年開工於1970年完工，位在臺中和平大甲溪上游，即德基水庫大壩下游約1公里處，是一座混凝土重力壩，主要功能是攔蓄德基水庫發電尾水形成的調整池，提供下游的青山發電廠發電。
大甲溪流域青山壩
1964年開工於1970年完工，位在臺中和平大甲溪上游，即德基水庫大壩下游約1公里處，是一座混凝土重力壩，主要功能是攔蓄德基水庫發電尾水形成的調整池，提供下游的青山發電廠發電,電廠總裝置容量360MW。
大甲溪流域青山壩
1964年開工於1970年完工，位在臺中和平大甲溪上游，即德基水庫大壩下游約1公里處，是一座混凝土重力壩，主要功能是攔蓄德基水庫發電尾水形成的調整池，提供下游的青山發電廠發電。
大甲溪流域青山壩
1964年開工於1970年完工，位在臺中和平大甲溪上游，即德基水庫大壩下游約1公里處，是一座混凝土重力壩，主要功能是攔蓄德基水庫發電尾水形成的調整池，提供下游的青山發電廠發電。
大甲溪流域青山壩
1964年開工於1970年完工，位在臺中和平大甲溪上游，即德基水庫大壩下游約1公里處，是一座混凝土重力壩，主要功能是攔蓄德基水庫發電尾水形成的調整池，提供下游的青山發電廠發電。
大甲溪流域青山壩俯瞰
1964年開工於1970年完工，位在臺中和平大甲溪上游，即德基水庫大壩下游約1公里處，是一座混凝土重力壩，主要功能是攔蓄德基水庫發電尾水形成的調整池，提供下游的青山發電廠發電。
大甲溪流域青山壩

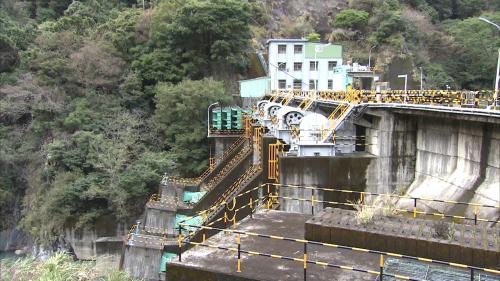

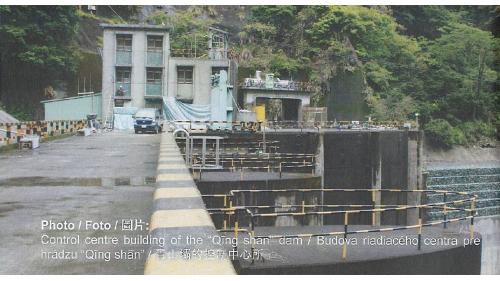

大甲溪流域青山壩進水口及大壩控制室
大甲溪流域青山壩進水口及大壩控制室
大甲溪流域青山壩及排洪門
大甲溪流域青山壩及排洪門
大甲溪流域青山壩及排洪門
大甲溪流域青山壩及排洪門
大甲溪流域青山壩及排洪門
大甲溪流域青山壩及排洪門
大甲溪流域青山壩及排洪門
大甲溪流域青山壩及排洪門
大甲溪流域青山壩及排洪門
大甲溪流域青山壩及排洪門
青山電廠1964 年始建， 1973 年啓用，總裝置容量360MW。1999年921地震及2004年敏督利風災，造成電廠全面停頓。

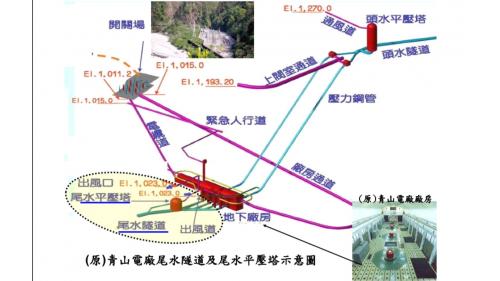

大甲溪(原)青山電廠設施示意圖
大甲溪流域原青山電廠廠房構造示意圖，總裝置容量360MW。
大甲溪流域原青山電廠廠房構造示意圖，總裝置容量360MW。
大甲溪流域青山電廠舊通道及通風口
大甲溪流域青山電廠舊通道及通風口
廠內裝置豎軸法蘭西斯式水輪發電機組四部，總裝置容量360MW。
大甲溪流域青山電廠舊發電機組
廠內裝置豎軸法蘭西斯式水輪發電機組四部，總裝置容量360MW。
大甲溪流域青山電廠舊發電機組
顯示 1 到 24 (共84個圖片) 總頁數:  1  2  3  4  [下一頁 >>]
