第十二集【公共給水】 台中地區(2/2) 圖片列表

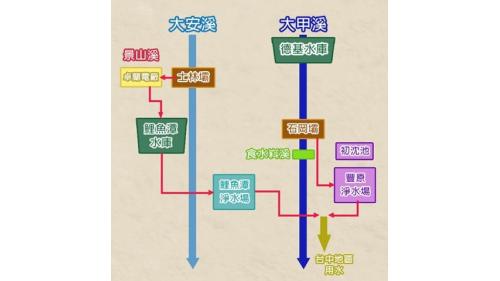

大台中地區主要供水系統為大甲溪石岡壩豐原第一、二淨水場，以及大安溪鯉魚潭水庫鯉魚潭淨水場供水系統支援供水。當大甲溪原水逹到一定濁度時，即由鯉魚潭水庫供水，石岡壩減量供水，並啟動食水嵙溪備援系統增加供水。
大台中地區供水系統示意圖
大台中地區主要供水系統為大甲溪石岡壩豐原第一、二淨水場，以及大安溪鯉魚潭水庫鯉魚潭淨水場供水系統支援供水。當大甲溪原水逹到一定濁度時，即由鯉魚潭水庫供水，石岡壩減量供水，並啟動食水嵙溪備援系統增加供水。
大台中地區供水系統示意圖
大台中地區主要供水系統為大甲溪石岡壩豐原第一、二淨水場，以及大安溪鯉魚潭水庫鯉魚潭淨水場供水系統支援供水。當大甲溪原水逹到一定濁度時，即由鯉魚潭水庫供水，石岡壩減量供水，並啟動食水嵙溪備援系統增加供水。
大台中地區供水系統

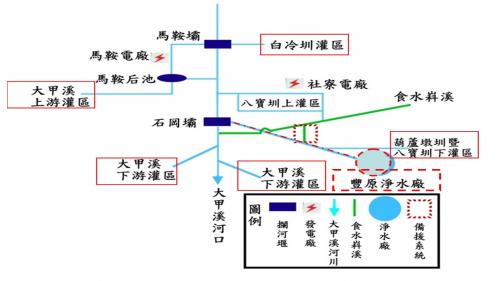

大甲溪上游各電廠發電尾水流至石岡壩時，由石岡壩予以攔蓄調配，石岡壩興建的主要目的係為公共給水及農田水利。
大台中地區石岡壩公共給水及農田水利系統示意圖
大甲溪上游各電廠發電尾水流至石岡壩時，由石岡壩予以攔蓄調配，石岡壩興建的主要目的係為公共給水及農田水利。
大台中地區石岡壩公共給水及農田水利系統示意圖
「石岡壩」位於台中石岡區，壩體橫跨大甲溪，是一座由國人自行設計的水庫，於1974年動工，1977年完工，壩長352公尺，堰壩設有溢洪道18座，排砂道2座，每日供水量為90餘萬噸。
大台中地區公共給水石岡壩(921震災前)
「石岡壩」位於台中石岡區，壩體橫跨大甲溪，是一座由國人自行設計的水庫，於1974年動工，1977年完工，壩長352公尺，堰壩設有溢洪道18座，排砂道2座，每日供水量為90餘萬噸。
大台中地區公共給水石岡壩 (921震災前)
「石岡壩」位於台中石岡區，壩體橫跨大甲溪，是一座由國人自行設計的水庫，於1974年動工，1977年完工，壩長352公尺，堰壩設有溢洪道18座，排砂道2座，每日供水量為90餘萬噸。
大台中地區公共給水石岡壩 (921震災前)
「石岡壩」位於台中石岡區，壩體橫跨大甲溪，是一座由國人自行設計的水庫，於1974年動工，1977年完工，壩長352公尺，堰壩設有溢洪道18座，排砂道2座，每日供水量為90餘萬噸。
大台中地區公共給水石岡壩 (921震災前)
「石岡壩」位於台中石岡區，壩體橫跨大甲溪，是一座由國人自行設計的水庫，於1974年動工，1977年完工，壩長352公尺，堰壩設有溢洪道18座，排砂道2座，每日供水量為90餘萬噸。
大台中地區公共給水石岡壩(921震災前)
位於台中市石岡區大甲溪之下游，於1974年10月31日開工，於1977年10月15日完工。利用上游德基、青山、谷關、天輪各電廠尾水攔河蓄水，以供應大台中地區(包括彰化部分地區)之公共給水及灌溉用水，同時調節大甲溪發電尾水量，俾使大甲溪水資源獲得更進一步之有效利用。
大台中地區公共給水石岡壩

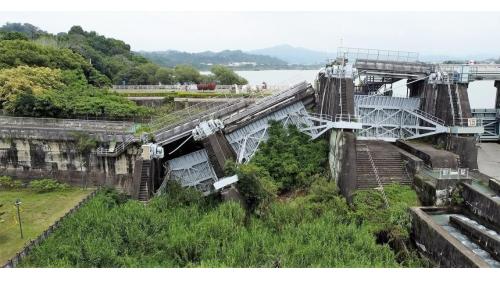

1999年921地震，造成車籠埔斷層錯動，破裂帶通過石岡壩第16號溢洪道，造成左岸隆起9.8公尺，右岸隆起2.2公尺，壩體受擠壓變形，石岡壩16、17、18號閘門及土木設施全毀，其餘閘門扭曲變形，閘門樞軸也偏移正常軌跡，閘門無法有效啟閉，造成台中地區缺水。
大台中地區公共給水石岡壩921震災嚴重受創
1999年921地震，造成車籠埔斷層錯動，破裂帶通過石岡壩第16號溢洪道，造成左岸隆起9.8公尺，右岸隆起2.2公尺，壩體受擠壓變形，石岡壩16、17、18號閘門及土木設施全毀，其餘閘門扭曲變形，閘門樞軸也偏移正常軌跡，閘門無法有效啟閉，造成台中地區缺水。
大台中地區公共給水石岡壩921震災嚴重受創
1999年921地震，造成車籠埔斷層錯動，破裂帶通過石岡壩第16號溢洪道，造成左岸隆起9.8公尺，右岸隆起2.2公尺，壩體受擠壓變形，石岡壩16、17、18號閘門及土木設施全毀，其餘閘門扭曲變形，閘門樞軸也偏移正常軌跡，閘門無法有效啟閉，造成台中地區缺水。
大台中地區公共給水石岡壩921震災嚴重受創
1999年921地震，造成車籠埔斷層錯動，破裂帶通過石岡壩第16號溢洪道，造成左岸隆起9.8公尺，右岸隆起2.2公尺，壩體受擠壓變形，石岡壩16、17、18號閘門及土木設施全毀，其餘閘門扭曲變形，閘門樞軸也偏移正常軌跡，閘門無法有效啟閉，造成台中地區缺水。
大台中地區公共給水石岡壩921震災嚴重受創
1999年921地震，造成車籠埔斷層錯動，破裂帶通過石岡壩第16號溢洪道，嚴重變形損毀。災後復建時，在石岡壩受損之第施16號閘門底下增設階梯式「魚道」，讓魚類上溯。
大台中地區公共給水石岡壩921震災嚴重受創

大台中地區公共給水石岡壩921地震後重建
921地震後，立即進行石岡壩搶修，於1999年12月恢復石岡壩引水，至2000年底緊急復建工程全部完工。復建後壩長，由原來的352公尺縮短為275.5公尺，溢洪道由原18座減為15座，每日供應大台中地區的民生用水，由原來的85萬噸，降為65萬噸至70萬噸，不足的水源，則由鯉魚潭水庫支援。
大台中地區公共給水石岡壩921地震重建後全貌
921地震後，立即進行石岡壩搶修，於1999年12月恢復石岡壩引水，至2000年底緊急復建工程全部完工。復建後壩長，由原來的352公尺縮短為275.5公尺，溢洪道由原18座減為15座，每日供應大台中地區的民生用水，由原來的85萬噸，降為65萬噸至70萬噸，不足的水源，則由鯉魚潭水庫支援。
大台中地區公共給水石岡壩921地震重建後全貌
921地震後，立即進行石岡壩搶修，於1999年12月恢復石岡壩引水，至2000年底緊急復建工程全部完工。復建後壩長，由原來的352公尺縮短為275.5公尺，溢洪道由原18座減為15座，每日供應大台中地區的民生用水，由原來的85萬噸，降為65萬噸至70萬噸，不足的水源，則由鯉魚潭水庫支援。
大台中地區公共給水石岡壩921地震重建後全貌
921地震後，立即進行石岡壩搶修，於1999年12月恢復石岡壩引水，至2000年底緊急復建工程全部完工。復建後壩長，由原來的352公尺縮短為275.5公尺，溢洪道由原18座減為15座，每日供應大台中地區的民生用水，由原來的85萬噸，降為65萬噸至70萬噸，不足的水源，則由鯉魚潭水庫支援。
大台中地區公共給水石岡壩921地震重建後全貌
921地震後，立即進行石岡壩搶修，於1999年12月恢復石岡壩引水，至2000年底緊急復建工程全部完工。復建後壩長，由原來的352公尺縮短為275.5公尺，溢洪道由原18座減為15座，每日供應大台中地區的民生用水，由原來的85萬噸，降為65萬噸至70萬噸，不足的水源，則由鯉魚潭水庫支援。
大台中地區公共給水石岡壩921地震重建後全貌
921地震後，立即進行石岡壩搶修，於1999年12月恢復石岡壩引水，至2000年底緊急復建工程全部完工。復建後壩長，由原來的352公尺縮短為275.5公尺，溢洪道由原18座減為15座，每日供應大台中地區的民生用水，由原來的85萬噸，降為65萬噸至70萬噸，不足的水源，則由鯉魚潭水庫支援。
大台中地區公共給水石岡壩921地震重建後全貌
921地震後，立即進行石岡壩搶修，於1999年12月恢復石岡壩引水，至2000年底緊急復建工程全部完工。復建後壩長，由原來的352公尺縮短為275.5公尺，溢洪道由原18座減為15座，每日供應大台中地區的民生用水，由原來的85萬噸，降為65萬噸至70萬噸，不足的水源，則由鯉魚潭水庫支援。
大台中地區公共給水石岡壩921地震重建後全貌
