日月同輝團隊花費7年時間，已拍攝製作完成逾200部關於台灣公共建設的微電影及逾2萬張圖片，歡迎觀賞並廣為宣傳，感謝您的光臨與支持！
卑南上圳 圖片列表
省府委員南志信(自1947年至1958年担任)曾率領地方人士極力爭取卑南上圳。在時任總統的蔣中正來到該地區訪查後，指示清水地區應該建設卑南上圳工程。
先總統蔣公視察卑南上圳的清水地區
卑南上圳工程自1948年起，進行多次調查規畫，直到1971年11月，水利局探勘隊探勘後，選定在鹿野溪上游南岸的，延平鄉紅葉村上里部落設置攔河堰取水。
卑南上圳水源鹿野溪
卑南上圳工程自1948年起，進行多次調查規畫，直到1971年11月，水利局探勘隊探勘後，選定在鹿野溪上游南岸的，延平鄉紅葉村上里部落設置攔河堰取水。
卑南上圳水源鹿野溪
卑南上圳工程自1948年起，進行多次調查規畫，直到1971年11月，水利局探勘隊探勘後，選定在鹿野溪上游南岸的，延平鄉紅葉村上里部落設置攔河堰取水。
卑南上圳水源鹿野溪
 卑南上圳工程自1948年起，進行多次調查規畫，直到1971年11月，水利局探勘隊探勘後，選定在鹿野溪上游南岸的，延平鄉紅葉村上里部落設置攔河堰取水。
卑南上圳水源鹿野溪俯瞰
卑南上圳於1977年正式動工，工程項目包括攔河堰暨進水口各一座，並在延平鄉與卑南鄉之間的山區，興建卑南上圳導水隧道4,086 公尺
卑南上圳施工設計圖
卑南上圳於1977年正式動工，工程項目包括攔河堰暨進水口各一座，並在延平鄉與卑南鄉之間的山區，興建卑南上圳導水隧道4,086 公尺
卑南上圳施工設計圖

蔣經國總統視察卑南上圳

行政院長俞國華視察水圳工程進度

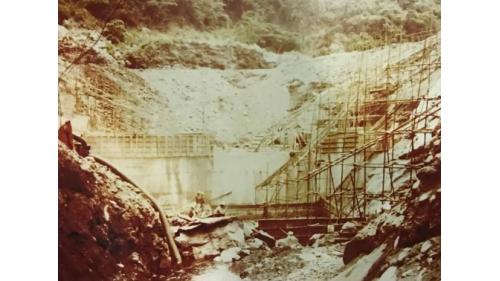

卑南上圳於進水口設有一座攔河堰，名為上里攔河堰，全長71公尺，壩高20.4公尺，壩頂標高213.4公尺，壩頂寬度5.8公尺，壩型為重力壩。
卑南上圳攔河堰施工情形
卑南上圳於進水口設有一座攔河堰，名為上里攔河堰，全長71公尺，壩高20.4公尺，壩頂標高213.4公尺，壩頂寬度5.8公尺，壩型為重力壩。
卑南上圳攔河堰施工情形
卑南上圳取水口，位於鹿野溪上游南岸的延平鄉紅葉村上里部落。
卑南上圳進水口位置圖
卑南上圳進水口附近地形舊照
 卑南上圳取水口，位於鹿野溪上游南岸的延平鄉紅葉村上里部落。設有六孔攔污柵進水孔，設計最大引水量為每秒7.206立方公尺，每孔寬度5.0公尺，總長30公尺。
卑南上圳進水口
卑南上圳取水口，位於鹿野溪上游南岸的延平鄉紅葉村上里部落。設有六孔攔污柵進水孔，設計最大引水量為每秒7.206立方公尺，每孔寬度5.0公尺，總長30公尺。
卑南上圳進水口
卑南上圳取水口，位於鹿野溪上游南岸的延平鄉紅葉村上里部落。設有六孔攔污柵進水孔，設計最大引水量為每秒7.206立方公尺，每孔寬度5.0公尺，總長30公尺。
卑南上圳進水口及排砂道出口
卑南上圳取水口，位於鹿野溪上游南岸的延平鄉紅葉村上里部落。設有六孔攔污柵進水孔，設計最大引水量為每秒7.206立方公尺，每孔寬度5.0公尺，總長30公尺。
卑南上圳進水口
卑南上圳取水口，位於鹿野溪上游南岸的延平鄉紅葉村上里部落。設有六孔攔污柵進水孔，設計最大引水量為每秒7.206立方公尺，每孔寬度5.0公尺，總長30公尺。
卑南上圳進水口
第一沉砂池進水處設有2座閘門，沉砂池末端設有排砂閘門3座及中央控制閘門1座，第二沉砂池則設有1座排砂閘門。
卑南上圳沈砂池位置圖

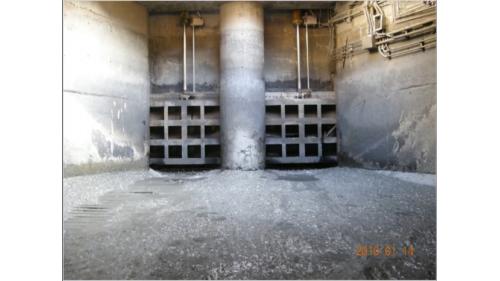

閘門高2.0公尺，寬2.0公尺。
卑南上圳沈砂池第1及2號進水門
總淨寬13.4公尺，總長55公尺，平均流速0.3公尺，最大淤沙體積462立方公尺。
卑南上圳1號沈砂池
第一沉沙池，總淨寬13.4公尺，總長55公尺，平均流速0.3公尺，最大淤沙體積462立方公尺；第二沉沙池，總淨寬38公尺，總長6.7公尺，平均流速0.3公尺，最大淤沙體積148立方公尺。
卑南上圳沈砂池內部情景
在台東縣延平鄉與卑南鄉之間的山區，興建卑南上圳導水隧道4,086 公尺，進水口在上里端，出水口在初鹿端。
卑南上圳導水隧道施工舊照
在台東縣延平鄉與卑南鄉之間的山區，興建卑南上圳導水隧道4,086 公尺，進水口在上里端，出水口在初鹿端。
卑南上圳導水隧道施工舊照
顯示 1 到 24 (共59個圖片) 總頁數:  1  2  3  [下一頁 >>]
