日月同輝團隊花費7年時間，已拍攝製作完成逾200部關於台灣公共建設的微電影及逾2萬張圖片，歡迎觀賞並廣為宣傳，感謝您的光臨與支持！
濁水溪流域 日月潭水力發電計畫(2/3) 圖片列表
五條壓力鋼管內徑由66吋至42吋，管厚二分之一吋，長度1966尺(596公尺)，其中內上部四分之一長為現場製作之鉚接鋼管，其他都是大正10(1921)年向美國ケロシグ(克羅西格)公司購入之熔接鋼管。鋼管在鋪設前都經過靜水壓一倍半的水壓試驗。

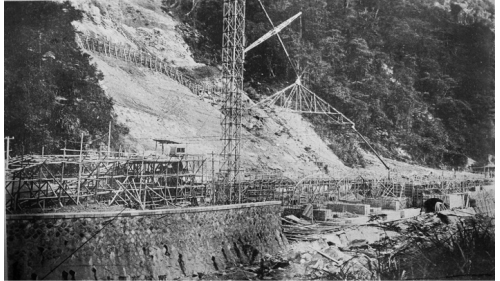

日月潭發電工程計畫-門牌潭發電所壓力鋼管基座施工舊照
五條壓力鋼管內徑由66吋至42吋，管厚二分之一吋，長度1966尺(596公尺)，其中內上部四分之一長為現場製作之鉚接鋼管，其他都是大正10(1921)年向美國ケロシグ(克羅西格)公司購入之熔接鋼管。鋼管在鋪設前都經過靜水壓一倍半的水壓試驗。

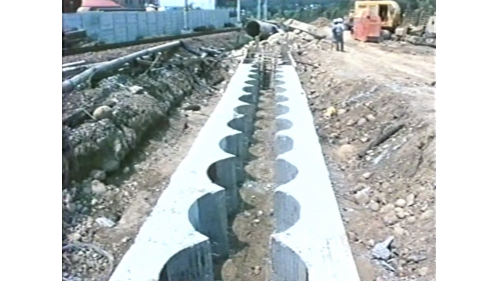

日月潭發電工程計畫-門牌潭發電所壓力鋼管基座施工舊照
門牌潭發電所1919年開工，1934年完工後改名日月潭第一發電所，二戰後1946年10月修復恢復供電，總統蔣中正偕夫人巡視賜名「大觀」，1985年8月，明湖發電廠完工商轉，並交由大觀發電廠營運，稱為「大觀二廠」，大觀電廠改名為「大觀一廠」。

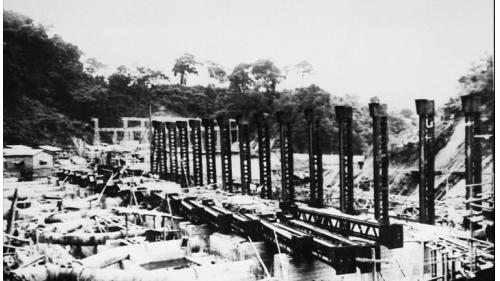

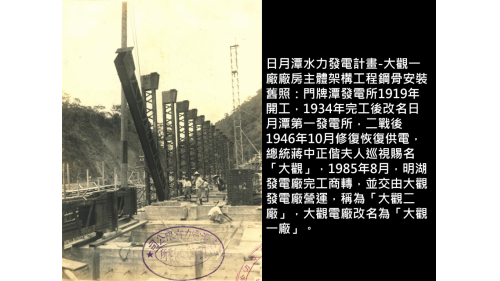

日月潭發電工程計畫-大觀一廠廠房主體架構工程鋼骨安裝舊照
門牌潭發電所1919年開工，1934年完工後改名日月潭第一發電所，二戰後1946年10月修復恢復供電，總統蔣中正偕夫人巡視賜名「大觀」，1985年8月，明湖發電廠完工商轉，並交由大觀發電廠營運，稱為「大觀二廠」，大觀電廠改名為「大觀一廠」。
日月潭水力發電計畫-大觀一廠廠房主體架構工程鋼骨安裝舊照

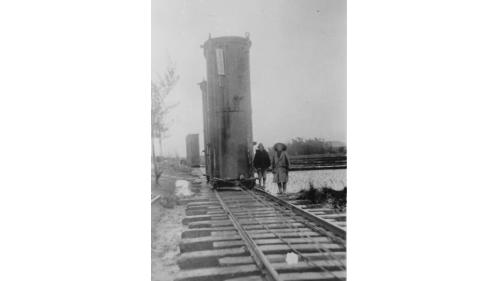

大觀一廠變壓器之搬運工程：變壓器係使用美國製室外用單相送油水冷式，容量為7,400千伏安，共有15台。(今改為10.5比161仟伏、三相屋外型、28,000仟伏安、5台) 。
日月潭水力發電計畫-外車埕到門牌潭鐵道
日月潭水力發電計畫-門牌潭電廠重型機具以軌道搬運

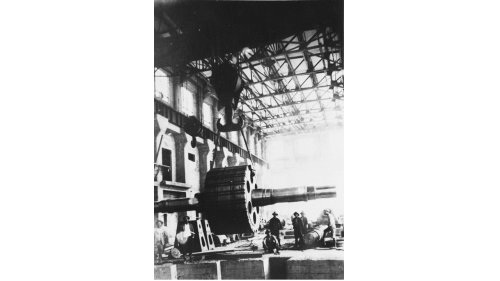

濁水溪流域門牌潭發電所發電機組轉子吊裝作業舊照
水輪機為德國JM-VOITH廠製造，橫軸帕氏水輪機，裝置容量為33,000馬力，其主要部分為水斗、動輪、噴嘴及針閥所組成。發電機為美國G.E製，裝置容量為22,000瓩。
日月潭水力發電計畫-門牌潭電廠廠內發電機組組裝舊照

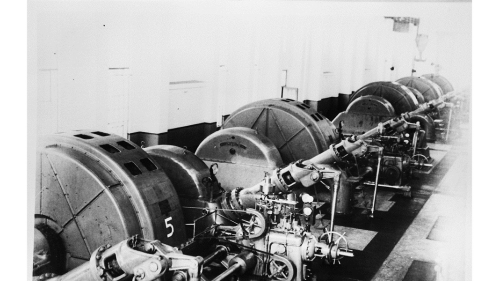

每部發電機容量為22,000 瓩，5部發電機組裝置容量共110,000瓩，平均有效落差320.30 公尺，每部機最大用水量9.325 秒立方公尺，每分鐘300轉。
日月潭水力發電計畫-門牌潭發電所安裝完成之發電機組舊照
 開關場送電系統安全設計採用「消弧線輪」，其能增加輸電安全性，此種設計甚至領先日本內地之先進發電廠。

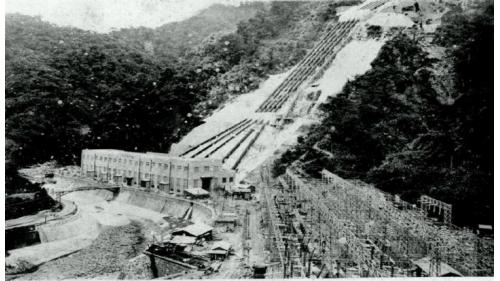

日月潭水力發電計畫-建構完成之門牌潭發電所屋外變電所(開關場)

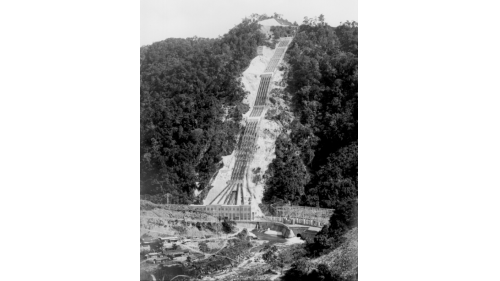

壓力鋼管計有5條管路。管路的內徑為1.07至1.68公尺，厚度為12.7至33.34公厘。上部管路長度為146.56公尺，其使用鉚釘接合而成。下部管路長度為452.23公尺，係使用熔接而成。
門牌潭發電所壓力鋼管舊照

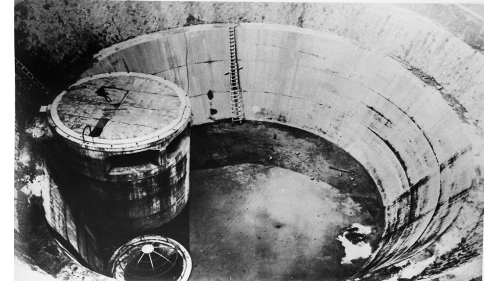

平壓塔之下游端則接壓力鋼管，導引水流進入電廠發電共有上、中、下三座，三座水槽間由2.73公尺之管路相接，上槽為圓形槽，上端內徑為23.03公尺，下端內徑為16.97公尺，高度7.58公尺。中、下槽皆為隧道形之水槽，內徑平均為5.76公尺，高度為79.08公尺。
門牌潭發電所之平壓塔
安裝於上閥室內之蝶閥共5座，分別控制各壓力鋼管內之水流，於緊急時可自動關閉，以確保機組及水路安全。
門牌潭發電所上閥室蝶閥設備舊照
鉅工電廠1947年復建完成後顧問留影
 門牌潭發電所1919年開工，1934年完工後改名日月潭第一發電所，二戰後1946年10月修復恢復供電，總統蔣中正偕夫人巡視賜名「大觀」，1985年8月，明湖發電廠完工商轉，並交由大觀發電廠營運，稱為「大觀二廠」，大觀電廠改名為「大觀一廠」。
日月潭水力發電計畫-大觀一廠1934年6月建廠完成廠景外貌
門牌潭發電所1919年開工，1934年完工後改名日月潭第一發電所，啟用時總裝置容量100MW，是當時亞洲最大的發電廠。二戰後1946年10月修復恢復供電，總統蔣中正偕夫人巡視賜名「大觀」，1985年8月，明湖發電廠完工商轉，並交由大觀發電廠營運，稱為「大觀二廠」，大觀電廠改名為「大觀一廠」。
濁水溪流域門牌潭發電所及壓力鋼管舊照
門牌潭發電所1919年開工，1934年完工後改名日月潭第一發電所，二戰後1946年10月修復恢復供電，總統蔣中正偕夫人巡視賜名「大觀」，1985年8月，明湖發電廠完工商轉，並交由大觀發電廠營運，稱為「大觀二廠」，大觀電廠改名為「大觀一廠」。
濁水溪流域門牌潭發電所及壓力鋼管舊照
門牌潭發電所1919年開工，1934年完工後改名日月潭第一發電所，啟用時總裝置容量100MW，是當時亞洲最大的發電廠。二戰後1946年10月修復恢復供電，總統蔣中正偕夫人巡視賜名「大觀」，1985年8月，明湖發電廠完工商轉，並交由大觀發電廠營運，稱為「大觀二廠」，大觀電廠改名為「大觀一廠」。

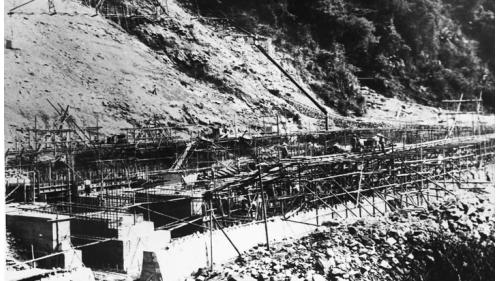

日月潭發電工程計畫-門牌潭發電所施工舊照
門牌潭發電所1919年開工，1934年完工後改名日月潭第一發電所，啟用時總裝置容量100MW，是當時亞洲最大的發電廠。二戰後1946年10月修復恢復供電，總統蔣中正偕夫人巡視賜名「大觀」，1985年8月，明湖發電廠完工商轉，並交由大觀發電廠營運，稱為「大觀二廠」，大觀電廠改名為「大觀一廠」。
日月潭發電工程計畫-門牌潭發電所施工舊照
二戰中日月潭第一發電所遭盟軍轟炸，戰後1946年10月修復，總統蔣中正偕夫人巡視賜名為「大觀」。是為大觀電廠。
日月潭第一發電所1946年10月總統蔣中正偕夫人巡視賜名為「大觀」

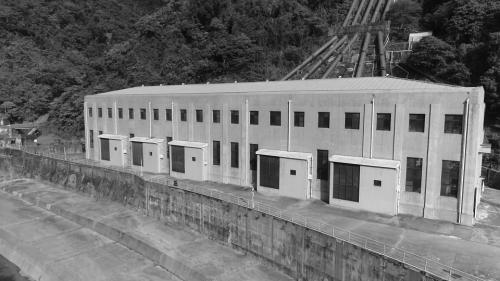

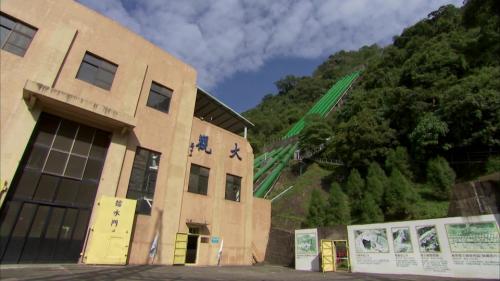

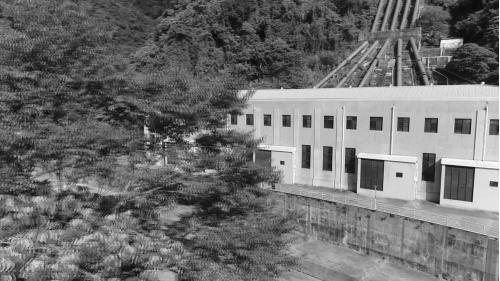

濁水溪流域大觀一廠遠眺
五條壓力鋼管內徑由66吋至42吋，管厚二分之一吋，長度1966尺(596公尺)，其中內上部四分之一長為現場製作之鉚接鋼管，其他都是大正10(1921)年向美國ケロシグ(克羅西格)公司購入之熔接鋼管。鋼管在鋪設前都經過靜水壓一倍半的水壓試驗。
濁水溪流域門牌潭電廠(現稱大觀一廠)壓力鋼管及開關廠俯瞰
五條壓力鋼管內徑由66吋至42吋，管厚二分之一吋，長度1966尺(596公尺)，其中內上部四分之一長為現場製作之鉚接鋼管，其他都是大正10(1921)年向美國ケロシグ(克羅西格)公司購入之熔接鋼管。鋼管在鋪設前都經過靜水壓一倍半的水壓試驗。_

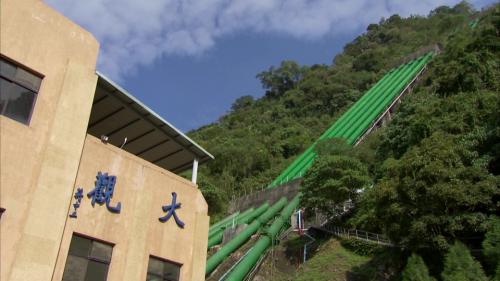

濁水溪流域門牌潭發電所(現稱大觀一廠)壓力鋼管
五條壓力鋼管內徑由66吋至42吋，管厚二分之一吋，長度1966尺(596公尺)，其中內上部四分之一長為現場製作之鉚接鋼管，其他都是大正10(1921)年向美國ケロシグ(克羅西格)公司購入之熔接鋼管。鋼管在鋪設前都經過靜水壓一倍半的水壓試驗。
濁水溪流域門牌潭發電所(現稱大觀一廠)壓力鋼管
