日月同輝團隊花費7年時間，已拍攝製作完成逾200部關於台灣公共建設的微電影及逾2萬張圖片，歡迎觀賞並廣為宣傳，感謝您的光臨與支持！
第九集：台中港圖庫 圖片列表

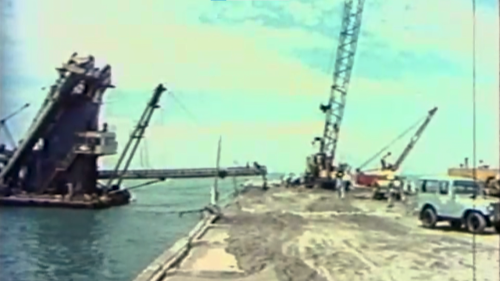

  布置沉箱合成堤前，需先於海上先行佈標，進行海上高程測量，後續再拋石在海床上。圖中正在傾倒砂石至堤岸邊。
十大建設台中港沉箱擴堤工程

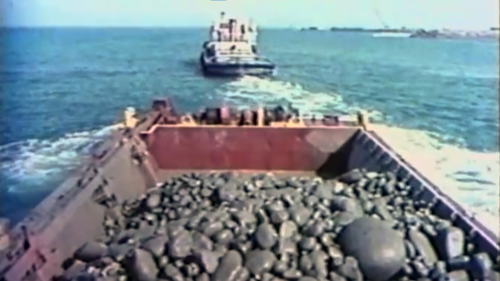

  沉箱基礎下層的卵石因為厚度較大，可以成堆拋放，不必整平，因此多半使用開底式拋石船拋石。
十大建設台中港沉箱擴堤工程卵石拋放
  沉箱基礎下層的卵石因為厚度較大，可以成堆拋放不必整平，因此多半使用開底式拋石船拋石。
十大建設台中港沉箱擴堤工程卵石拋放
  卵石上層的小塊石因為厚度較薄，而且拋石面必須平整，因此使用抓斗式拋石船，將石料一簍一簍均勻的散佈拋放。
十大建設台中港沉箱擴堤工程塊石拋放
  卵石拋放完成後，使用整平船的耙犁將拋石面拖整。
十大建設台中港沉箱擴堤工程拋石面整平
  卵石拋放完成後，使用整平船的耙犁將拋石面拖整。
十大建設台中港沉箱擴堤工程海床整平
  卵石整平完成後，主要作業還是要靠潛水作業人員潛入海底，進行細部整平作業。海底潛水深度約在5-20公尺之間。
十大建設台中港沉箱擴堤工程海床細部整平
  人工整平拋石後，在海床上還會鋪設合成纖維布防止海床刷深。
十大建設台中港沉箱擴堤工程合成纖維布鋪設

十大建設台中港沉箱擴堤工程沉箱拖放至指定位置

十大建設台中港沉箱擴堤工程沉箱拖放至指定位置

十大建設台中港沉箱擴堤工程沉箱拖放至指定位置
  製作完成的沉箱拖行至指定位置，透過人員協助定位。
十大建設台中港沉箱擴堤工程沉箱拖放
  沉箱定位加水下沉後，使用推土機將拋石堤外推，繼續拋石前進。
十大建設台中港沉箱擴堤工程拋石堤外推
  沉箱定位加水下沉後，使用推土機將拋石堤外推，繼續拋石前進，加入砂石填滿沉箱。
十大建設台中港沉箱擴堤工程沉箱填沙
  第一個沉箱定位後，將其他沉箱合成堤陸續對接，加入砂石固定。施工人員採用跳島施工法來加快擺放速度。
十大建設台中港沉箱擴堤工程沉箱填沙
  沉箱定位加水下沉後，使用推土機將拋石堤外推，繼續拋石前進，加入砂石填滿沉箱。
十大建設台中港沉箱擴堤工程沉箱填沙
  第一個沉箱定位後，將其他沉箱合成堤陸續對接，加入砂石固定。
十大建設台中港沉箱擴堤工程沉箱對接
  第一個沉箱定位後，將其他沉箱合成堤陸續對接，加入砂石固定。施工人員採用跳島施工法來加快擺放速度。
十大建設台中港沉箱擴堤工程沉箱對接
  跳島施工法可增加沉箱安放的工作面，可以同時安放兩座以上沉箱，但安放孤島沉箱時，施工較為困難。
十大建設台中港沉箱擴堤工程空拍
  沉箱定位填石以後為保護沉箱的基礎，還要再提升兩側的堅固程度，吊放五十噸重一塊的混凝土方塊，以避免基礎受海浪沖刷而移動。
十大建設台中港沉箱擴堤工程定位填石
  沉箱吊放五十噸重一塊的混凝土方塊，可避免基礎受海浪沖刷而移動。後續再拋放自谷關運來堅硬具稜角的大石塊來抵禦海浪衝擊。
十大建設台中港沉箱擴堤工程護基拋放
  在沉箱和沉箱連接處澆注置水中混凝土，使沉箱連結成一體，封頂後沉箱合成堤才算正式完成。
十大建設台中港沉箱擴堤工程混凝土澆注
  在沉箱和沉箱連接處澆注置水中混凝土，使沉箱連結成一體，封頂後沉箱合成堤才算正式完成。
十大建設台中港沉箱擴堤工程混凝土澆注

十大建設台中港沉箱擴堤工程完工空拍
