日月同輝團隊花費7年時間，已拍攝製作完成逾200部關於台灣公共建設的微電影及逾2萬張圖片，歡迎觀賞並廣為宣傳，感謝您的光臨與支持！
第二十二集：十二項建設 翡翠水庫 圖片列表
 翡翠水庫主體工程於1981年中交由榮工處管理承建。榮工處首先全力攢趕導水隧道及上游擋水壩，導水隧道於1982年3月完成通水，上游擋水壩於1982年10月完成，發揮攔水功能。
十二項建設翡翠水庫上游擋水壩施工影像
 翡翠水庫主體工程於1981年中交由榮工處管理承建。榮工處首先全力攢趕導水隧道及上游擋水壩，導水隧道於1982年3月完成通水，上游擋水壩於1982年10月完成，發揮攔水功能。
十二項建設翡翠水庫上游擋水壩施工影像
 翡翠水庫主體工程於1981年中交由榮工處管理承建。榮工處首先全力攢趕導水隧道及上游擋水壩，導水隧道於1982年3月完成通水，上游擋水壩於1982年10月完成，發揮攔水功能。
十二項建設翡翠水庫上游擋水壩施工影像
 翡翠水庫主體工程於1981年中交由榮工處管理承建。榮工處首先全力攢趕導水隧道及上游擋水壩，導水隧道於1982年3月完成通水，上游擋水壩於1982年10月完成，發揮攔水功能。
十二項建設翡翠水庫上游擋水壩施工影像

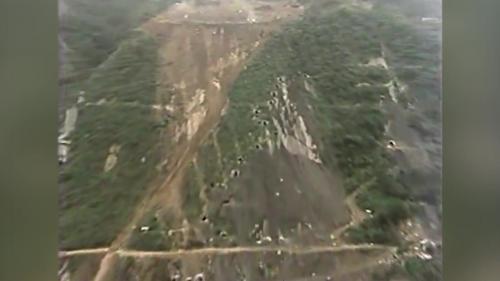

 首先進行的是兩岸壩座的基礎開挖，在溪床兩側的岸壁上，沿大壩基礎位置由上至下開挖兩個榫槽，將地表遭受風化的岩石全部挖除，讓榫槽中呈現出堅硬而完好的岩石。
十二項建設翡翠水庫壩座基礎開挖
 將地表遭受風化的岩石全部挖除，讓榫槽中呈現出堅硬而完好的岩石，使大壩的混凝土直接與完好的岩石接合，進而使基礎能完全承受由大壩傳佈而來之應力。
十二項建設翡翠水庫壩座基礎開挖

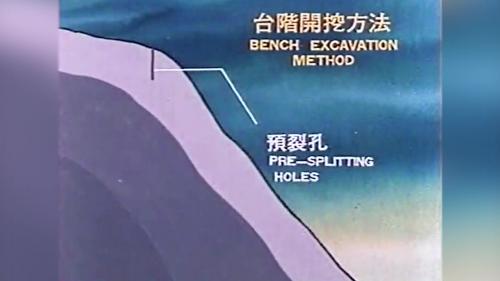

 榫槽的垂直高度有122.5公尺，採台階法開挖，每階高度為6公尺，以最新式的履帶鑽機，在榫槽平面每階開挖的周邊鑽孔，以預裂法開炸。
十二項建設翡翠水庫台階法開挖
 榫槽的垂直高度有122.5公尺，採台階法開挖，每階高度為6公尺，以最新式的履帶鑽機，在榫槽平面每階開挖的周邊鑽孔，以預裂法開炸。
十二項建設翡翠水庫台階法開挖
 榫槽的垂直高度有122.5公尺，採台階法開挖，每階高度為6公尺，以最新式的履帶鑽機，在榫槽平面每階開挖的周邊鑽孔，以預裂法開炸。
十二項建設翡翠水庫台階法開挖
 榫槽的垂直高度有122.5公尺，採台階法開挖，每階高度為6公尺，以最新式的履帶鑽機，在榫槽平面每階開挖的周邊鑽孔，以預裂法開炸。
十二項建設翡翠水庫台階法開挖

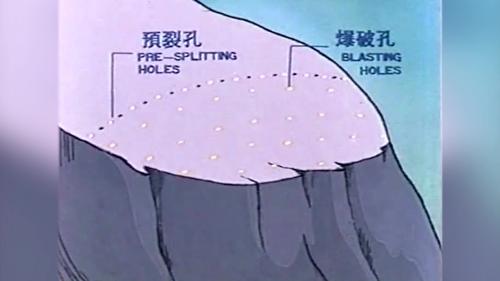

 施工人員沿開挖邊線每隔50-60公分，短斜深大約為7-8公尺的預裂孔。在整排預裂孔中，每兩孔僅一孔裝置預裂爆材，另孔空置，而在榫槽區內平面上，前後左右每隔約1.5-2公尺處，鑽一同深度的孔，稱爆破孔，由上而下逐階爆破開挖。
十二項建設翡翠水庫台階法開挖
 施工人員沿開挖邊線每隔50-60公分，短斜深大約為7-8公尺的預裂孔。在整排預裂孔中，每兩孔僅一孔裝置預裂爆材，另孔空置，而在榫槽區內平面上，前後左右每隔約1.5-2公尺處，鑽一同深度的孔，稱爆破孔，由上而下逐階爆破開挖。
十二項建設翡翠水庫台階法開挖
 施工人員沿開挖邊線每隔50-60公分，短斜深大約為7-8公尺的預裂孔。在整排預裂孔中，每兩孔僅一孔裝置預裂爆材，另孔空置，而在榫槽區內平面上，前後左右每隔約1.5-2公尺處，鑽一同深度的孔，稱爆破孔，由上而下逐階爆破開挖。
十二項建設翡翠水庫台階法開挖

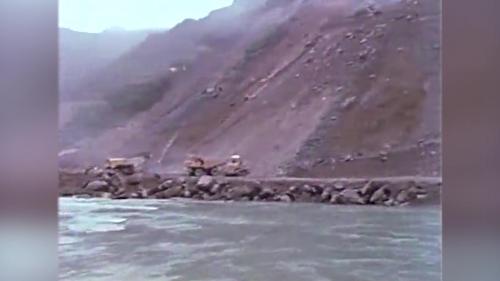

 岩石炸鬆後，由重型推土機將以炸鬆的岩石由內向外逐層向邊坡推落，然後再開始次一階的預裂與爆破孔的鑽孔，如此逐階下降直至河底最下一階為止。
十二項建設翡翠水庫推土機推岩石
 岩石炸鬆後，由重型推土機將以炸鬆的岩石由內向外逐層向邊坡推落，然後再開始次一階的預裂與爆破孔的鑽孔，如此逐階下降直至河底最下一階為止。
十二項建設翡翠水庫推土機推岩石
 岩石炸鬆後，由重型推土機將以炸鬆的岩石由內向外逐層向邊坡推落，然後再開始次一階的預裂與爆破孔的鑽孔，如此逐階下降直至河底最下一階為止。
十二項建設翡翠水庫推土機推岩石
 岩石炸鬆後，由重型推土機將以炸鬆的岩石由內向外逐層向邊坡推落，然後再開始次一階的預裂與爆破孔的鑽孔，如此逐階下降直至河底最下一階為止。
十二項建設翡翠水庫推土機推岩石
 岩石炸鬆後，由重型推土機將以炸鬆的岩石由內向外逐層向邊坡推落，然後再開始次一階的預裂與爆破孔的鑽孔，如此逐階下降直至河底最下一階為止。
十二項建設翡翠水庫推土機推岩石
 預裂爆破後的舖面平整如同刀削，完全無傷於岩石的原有完整性，榫槽側壁的坡面，由於必須長時間曝露於空氣，為防止岩面因曝露日久而遭風化起見，乃在峭壁上由坡頂以繩索繫掛，全面實施噴凝土加以保護。
十二項建設翡翠水庫岩層防護
 預裂爆破後的舖面平整如同刀削，完全無傷於岩石的原有完整性，榫槽側壁的坡面，由於必須長時間曝露於空氣，為防止岩面因曝露日久而遭風化起見，乃在峭壁上由坡頂以繩索繫掛，全面實施噴凝土加以保護。
十二項建設翡翠水庫岩層防護
 預裂爆破後的舖面平整如同刀削，完全無傷於岩石的原有完整性，榫槽側壁的坡面，由於必須長時間曝露於空氣，為防止岩面因曝露日久而遭風化起見，乃在峭壁上由坡頂以繩索繫掛，全面實施噴凝土加以保護。
十二項建設翡翠水庫岩層防護
 翡翠水庫壩基接觸的岩石為細膩的沙岩，具有優良的工程性質，是台北附近最適宜建築拱壩的壩基，唯一可以稱為瑕疵的是岩石具有層面性，層與層間的層縫夾雜有較軟的泥沙或碎石，厚度自小於1公分至50公分不等。
十二項建設翡翠水庫清洗層縫施工隧道
 翡翠水庫壩基接觸的岩石為細膩的沙岩，具有優良的工程性質，是台北附近最適宜建築拱壩的壩基，唯一可以稱為瑕疵的是岩石具有層面性，層與層間的層縫夾雜有較軟的泥沙或碎石，厚度自小於1公分至50公分不等。
十二項建設翡翠水庫清洗層縫施工隧道
 翡翠水庫壩基接觸的岩石為細膩的沙岩，具有優良的工程性質，是台北附近最適宜建築拱壩的壩基，唯一可以稱為瑕疵的是岩石具有層面性，層與層間的層縫夾雜有較軟的泥沙或碎石，厚度自小於1公分至50公分不等。
十二項建設翡翠水庫清洗層縫施工隧道
