第二十二集：十二項建設 翡翠水庫 圖片列表
 翡翠水庫壩基接觸的岩石為細膩的沙岩，具有優良的工程性質，是台北附近最適宜建築拱壩的壩基，唯一可以稱為瑕疵的是岩石具有層面性，層與層間的層縫夾雜有較軟的泥沙或碎石，厚度自小於1公分至50公分不等。
十二項建設翡翠水庫清洗層縫施工隧道
 翡翠水庫壩基接觸的岩石為細膩的沙岩，具有優良的工程性質，是台北附近最適宜建築拱壩的壩基，唯一可以稱為瑕疵的是岩石具有層面性，層與層間的層縫夾雜有較軟的泥沙或碎石，厚度自小於1公分至50公分不等。
十二項建設翡翠水庫清洗層縫施工隧道
 翡翠水庫壩基接觸的岩石為細膩的沙岩，具有優良的工程性質，是台北附近最適宜建築拱壩的壩基，唯一可以稱為瑕疵的是岩石具有層面性，層與層間的層縫夾雜有較軟的泥沙或碎石，厚度自小於1公分至50公分不等。
十二項建設翡翠水庫清洗層縫施工隧道
 為配合各種清洗及回填灌漿作業，在壩址兩側坡面上，分別由坡面向地層內，以水平方向開挖交通隧道，每隔約8公尺距離開挖一道計共有十八道，這些交通隧道均與各自工作隧道縱橫交錯，總長度約近6000公尺。
十二項建設翡翠水庫岩石層縫清洗作業
 為配合各種清洗及回填灌漿作業，在壩址兩側坡面上，分別由坡面向地層內，以水平方向開挖交通隧道，每隔約8公尺距離開挖一道計共有十八道，這些交通隧道均與各自工作隧道縱橫交錯，總長度約近6000公尺。
十二項建設翡翠水庫岩石層縫清洗作業
 為配合各種清洗及回填灌漿作業，在壩址兩側坡面上，分別由坡面向地層內，以水平方向開挖交通隧道，每隔約8公尺距離開挖一道計共有十八道，這些交通隧道均與各自工作隧道縱橫交錯，總長度約近6000公尺。
十二項建設翡翠水庫岩石層縫清洗作業
 方法A以每平方公分200公斤水壓清洗厚度1公分以上之層縫，將層縫分為若干塊，採跳島式清洗及灌漿，一塊清洗時另一塊則進行灌漿，交互作業至全部灌漿完成為止。
十二項建設翡翠水庫岩石層縫清洗方法A
 方法B以每平方公分200公斤水壓清洗，下層工作隧道內向下延伸之層縫，每隔50公分埋設10公分鋼管作為沖洗管，清洗範圍可達20公分，一段清洗完成隨即封口灌漿。
十二項建設翡翠水庫岩石層縫清洗方法B

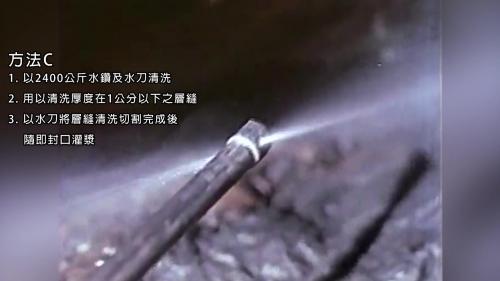

 方法C以2400公斤水鑽及水刀清洗厚度在1公分以下之層縫，以水刀將層縫清洗切割完成後，隨即封口灌漿。
十二項建設翡翠水庫岩石層縫清洗方法C
 工作隧道內的層縫處理完成後，隨即以混凝土將工作隧道，連同交通隧道以混凝土予以封閉，不使基礎內留有空洞，隧道是分段填塞由內向外逐段進行，唯恐頂面與岩石接合不夠緊密又實施接觸灌漿。
十二項建設翡翠水庫回填灌漿
 工作隧道內的層縫處理完成後，隨即以混凝土將工作隧道，連同交通隧道以混凝土予以封閉，不使基礎內留有空洞，隧道是分段填塞由內向外逐段進行，唯恐頂面與岩石接合不夠緊密又實施接觸灌漿。
十二項建設翡翠水庫回填灌漿
 工作隧道內的層縫處理完成後，隨即以混凝土將工作隧道，連同交通隧道以混凝土予以封閉，不使基礎內留有空洞，隧道是分段填塞由內向外逐段進行，唯恐頂面與岩石接合不夠緊密又實施接觸灌漿。
十二項建設翡翠水庫回填灌漿
 工作隧道內的層縫處理完成後，隨即以混凝土將工作隧道，連同交通隧道以混凝土予以封閉，不使基礎內留有空洞，隧道是分段填塞由內向外逐段進行，為恐頂面與岩石接合不夠緊密又實施接觸灌漿。
十二項建設翡翠水庫回填灌漿
 工作隧道內的層縫處理完成後，隨即以混凝土將工作隧道，連同交通隧道以混凝土予以封閉，不使基礎內留有空洞，隧道是分段填塞由內向外逐段進行，唯恐頂面與岩石接合不夠緊密又實施接觸灌漿。
十二項建設翡翠水庫回填灌漿
 雖然我們在地層內對基礎岩石已經做以上的處理了，但是自然的岩石組織，難免仍有若干難以察覺的細小縫隙是前面方法所處理不到的，因此我們在基礎的岩面上架設鑽機，做地毯式的向地層內鑽孔試灌水泥漿。
十二項建設翡翠水庫回填灌漿
 雖然我們在地層內對基礎岩石已經做以上的處理了，但是自然的岩石組織，難免仍有若干難以察覺的細小縫隙，是前面方法所處理不到的，因此我們在基礎的岩面上架設鑽機，做地毯式的向地層內鑽孔試灌水泥漿。
十二項建設翡翠水庫回填灌漿
 雖然我們在地層內對基礎岩石已經做以上的處理了，但是自然的岩石組織，難免仍有若干難以察覺的細小縫隙，是前面方法所處理不到的，因此我們在基礎的岩面上架設鑽機，做地毯式的向地層內鑽孔試灌水泥漿。
十二項建設翡翠水庫回填灌漿
 為使混凝土與岩石間有良好的結合，岩石面上需潔淨無塵，本工程就以每平方公分7公斤壓力的水槍噴洗，局部岩面上黏著岩垢水力沖洗不掉時，更以鋼刷洗刷，務使達到要求的潔淨程度。
十二項建設翡翠水庫岩面清洗
為使混凝土與岩石間有良好的結合，岩石面上需潔淨無塵，本工程就以每平方公分7公斤壓力的水槍噴洗，局部岩面上黏著岩垢水力沖洗不掉時，更以鋼刷洗刷，務使達到要求的潔淨程度。
十二項建設翡翠水庫岩面清洗

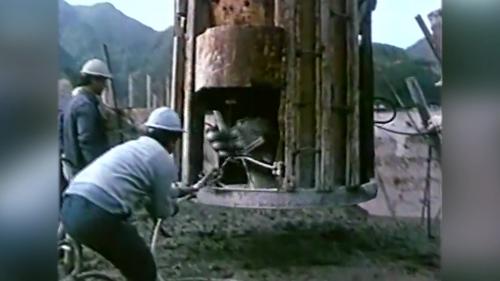

 在岩石面上的第一昇層澆置混凝土時使用木模，藉以適應參差不平的岩石面，底層以上就使用特製的懸臂式鋼模。
十二項建設翡翠水庫澆置混凝土
 大壩隨混凝土的不斷澆置而節節升高，翡翠水庫工程所用混凝土體積，多達100萬立方公尺，所以需要更大數量的石子和砂，來製造混凝土。
十二項建設翡翠水庫澆置混凝土
 大壩隨混凝土的不斷澆置而節節升高，翡翠水庫工程所用混凝土體積，多達100萬立方公尺，所以需要更大數量的石子和砂，來製造混凝土。
十二項建設翡翠水庫石源雨製砂作業
 在翡翠水庫壩址上游約10公里處，找到一座石英岩礦山做為石源，採用爆破方法將石英岩，爆破成90公分以下的石塊，運往第一石碎石機內，碾壓成20公分以下的小石塊堆存，作為製造石子及砂的原料
十二項建設翡翠水庫石源與製砂作業
 在翡翠水庫壩址上游約10公里處，找到一座石英岩礦山做為石源，採用爆破方法將石英岩，爆破成90公分以下的石塊，運往第一石碎石機內，碾壓成20公分以下的小石塊堆存，作為製造石子及砂的原料
十二項建設翡翠水庫石源與製砂作業
