日月同輝團隊花費7年時間，已拍攝製作完成逾200部關於台灣公共建設的微電影及逾2萬張圖片，歡迎觀賞並廣為宣傳，感謝您的光臨與支持！
第二十二集：十二項建設 翡翠水庫 圖片列表
 藉由將大壩分層及放樣點設計，使工程中壩體尺寸的誤差均控制在1公分以內，保持壩上下兩面完美的曲線弧面。
十二項建設翡翠水庫階梯澆置法澆置
 壩身下段的昇層，每層混凝土體積常在1000立方公尺以上，而澆置時每一吊桶的裝載量只有4.5立方公尺，兩桶間澆置的時差多在6分鐘以上，又因規範規定後一層混凝土澆置在先一層混凝土之上時，其時差不能大於90分鐘，必須採用較複雜的階梯澆置法澆置。
十二項建設翡翠水庫階梯澆置法澆置
 壩身下段的昇層，每層混凝土體積常在1000立方公尺以上，而澆置時每一吊桶的裝載量只有4.5立方公尺，兩桶間澆置的時差多在6分鐘以上，又因規範規定後一層混凝土澆置在先一層混凝土之上時，其時差不能大於90分鐘，必須採用較複雜的階梯澆置法澆置。
十二項建設翡翠水庫階梯澆置法澆置
 壩身下段的昇層，每層混凝土體積常在1000立方公尺以上，而澆置時每一吊桶的裝載量只有4.5立方公尺，兩桶間澆置的時差多在6分鐘以上，又因規範規定後一層混凝土澆置在先一層混凝土之上時，其時差不能大於90分鐘，必須採用較複雜的階梯澆置法澆置。
十二項建設翡翠水庫階梯澆置法澆置
 大壩下段的昇層採用較複雜的階梯澆置法澆置，每桶混凝土的澆置位置必須事先排列，澆置時依排定順序逐桶澆置不可錯亂，每一桶混凝土澆置於指定位置後，立刻以震動棒垂直插入新鮮混凝土中震動
十二項建設翡翠水庫階梯澆置法澆置
 大壩下段的昇層採用較複雜的階梯澆置法澆置，每桶混凝土的澆置位置必須事先排列，澆置時依排定順序逐桶澆置不可錯亂，每一桶混凝土澆置於指定位置後，立刻以震動棒垂直插入新鮮混凝土中震動
十二項建設翡翠水庫階梯澆置法澆置
 每一桶混凝土澆置於指定位置後，立刻以震動棒垂直插入新鮮混凝土中震動，一方面使混凝土因震波之流動而形成舖灑作用，另一方面使混凝土受震動而緊密，震動棒應嚴防碰及混凝土中埋設物。
十二項建設翡翠水庫階梯澆置法澆置
 每一桶混凝土澆置於指定位置後，立刻以震動棒垂直插入新鮮混凝土中震動，一方面使混凝土因震波之流動而形成舖灑作用，另一方面使混凝土受震動而緊密，震動棒應嚴防碰及混凝土中埋設物。
十二項建設翡翠水庫階梯澆置法澆置
 每一昇層混凝土澆置全部完成後，上一昇層不得立刻澆置，須等混凝土凝固相當時間後始可於其上作業，通常都規定在72小時後，上一昇層之混凝土始可澆置。
十二項建設翡翠水庫階梯澆置法澆置
 每一昇層混凝土澆置全部完成後，上一昇層不得立刻澆置，須等混凝土凝固相當時間後始可於其上作業，通常都規定在72小時後，上一昇層之混凝土始可澆置。
十二項建設翡翠水庫階梯澆置法澆置
 經過研究混凝土於6小時後仍有新濡沫形成，故本工程採用澆置24小時後，施以每平方公分420公近的高水壓沖洗，沖洗後的表面潔淨如新，從此後不會再有新濡沫形成。
十二項建設翡翠水庫高水壓沖洗
 經過研究混凝土於6小時後仍有新濡沫形成，故本工程採用澆置24小時後，施以每平方公分420公近的高水壓沖洗，沖洗後的表面潔淨如新，從此後不會再有新濡沫形成。
十二項建設翡翠水庫高水壓沖洗
 每一昇層混凝土澆置完成後，立即採用蓮蓬頭噴水養護，養護時間維持三周以上，避免混凝土凝固時產生大量熱能，內部的水分蒸發。
十二項建設翡翠水庫蓮蓬頭噴水養護
 每一昇層混凝土澆置完成後，立即採用蓮蓬頭噴水養護，養護時間維持三周以上，避免混凝土凝固時產生大量熱能，內部的水分蒸發。
十二項建設翡翠水庫蓮蓬頭噴水養護
 了防止大壩完成後高溫逐漸降低，導致壩身隙裂影響大壩安全，除採用低熱量的第二類水泥外，並採用以冰屑代替拌合用水的先期冷卻法預冷，及澆置後以冷水通入壩體的管冷法加以冷卻。
十二項建設翡翠水庫冰屑預冷
 為了防止大壩完成後高溫逐漸降低，導致壩身隙裂影響大壩安全，除採用低熱量的第二類水泥外，並採用以冰屑代替拌合用水的先期冷卻法預冷，及澆置後以冷水通入壩體的管冷法加以冷卻。
十二項建設翡翠水庫冰屑預冷
 管冷是在混凝土每一昇層面上，排列平均間距為1.5公尺的薄壁鋼管，通稱冷卻管，鋼管直徑為25公釐，每支長度不得超過300公尺，排列時務使管路均勻涵蓋混凝土所有面積，因昇層面積過大時可同時排放2支冷卻管。
十二項建設翡翠水庫管冷法
 管冷是在混凝土每一昇層面上，排列平均間距為1.5公尺的薄壁鋼管，通稱冷卻管，鋼管直徑為25公釐，每支長度不得超過300公尺，排列時務使管路均勻涵蓋混凝土所有面積，因昇層面積過大時可同時排放2支冷卻管。
十二項建設翡翠水庫管冷法

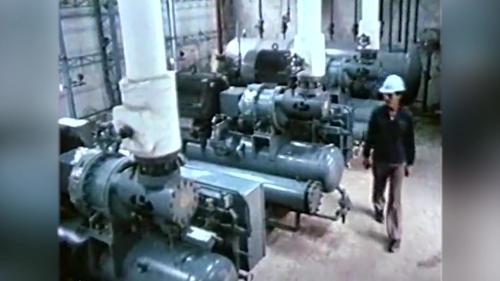

 冷卻管裝妥後，才可進行其上一昇層混凝土的澆置，待混凝土開始澆置時，即以冷卻管露出壩體下游面外的管口通以冷水，在大壩右岸設置冷卻水場，將清水導入場內以冷卻。
十二項建設翡翠水庫管冷法
 冷卻管裝妥後，才可進行其上一昇層混凝土的澆置，待混凝土開始澆置時，即以冷卻管露出壩體下游面外的管口通以冷水，在大壩右岸設置冷卻水場，將清水導入場內以冷卻。
十二項建設翡翠水庫管冷法
 冷卻管裝妥後，才可進行其上一昇層混凝土的澆置，待混凝土開始澆置時，即以冷卻管露出壩體下游面外的管口通以冷水，在大壩右岸設置冷卻水場，將清水導入場內以冷卻。
十二項建設翡翠水庫管冷法
 冷水源源不斷以絕熱鋼管，導入壩體下游的支管再連接冷卻管，混凝土中的水化熱隨凝固而不斷產生，冷卻水幾經迴繞於混凝土中的管路，沿線吸收冷卻管四周混凝土水化之熱量。
十二項建設翡翠水庫管冷法
 冷卻水幾經迴繞於混凝土中的管路，沿線吸收冷卻管四周混凝土水化之熱量，而於伸出壩體下游面外之管末排出，此項水冷必須連續施行不可中斷，則壩體中熱量因不斷為冷卻水所吸收，乃達成冷卻效果。
十二項建設翡翠水庫管冷法示意圖
 為防止冷卻不均，冷卻水進口與出口必須每半天倒置一次，冷卻水的溫度必須要較混凝土的溫度低約10℃以上，通常同一時間內，約有20支冷卻管通水冷卻。
十二項建設翡翠水庫管冷法示意圖
