濁水溪流域 日月潭水力發電計畫(3/3) 圖片列表
完成於1984年9月

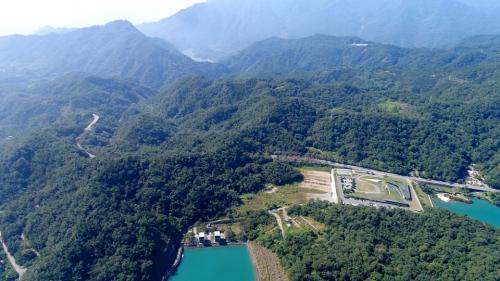

濁水溪流域日月潭明湖電廠的下池明湖水庫
完成於1984年9月
濁水溪流域日月潭明湖電廠的下池明湖水庫
明湖水庫竣工於1985年8月
濁水溪流域日月潭明湖電廠的下池明湖水庫
明湖水庫竣工於1985年8月，明湖電廠1981年4月開工，1984年10月7日第一部機組併聯開始發電，1985年8月完工。

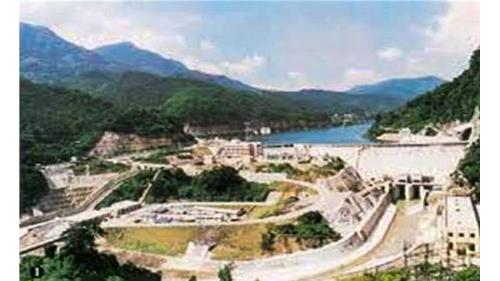

濁水溪流域明湖水庫與明湖電廠
明湖水庫竣工於1985年8月
濁水溪流域日月潭明湖電廠的下池明湖水庫
明湖水庫竣工於1985年8月
濁水溪流域日月潭明湖電廠的下池明湖水庫
1985年8月，明湖抽蓄式水力發電廠整體興建工程正式完工，同年9月正式投入營運，隨即併入鄰近的大觀發電廠旗下，由大觀發電廠進行營運與管理事宜，明湖電廠也因此改名為「大觀發電廠大觀二廠」。
濁水溪流域大觀電廠行政中心與控制中心大樓
1985年8月，明湖抽蓄式水力發電廠整體興建工程正式完工，同年9月正式投入營運，隨即併入鄰近的大觀發電廠旗下，由大觀發電廠進行營運與管理事宜，明湖電廠也因此改名為「大觀發電廠大觀二廠」。
濁水溪流域大觀電廠控制中心
1987年開工，1995年完工。位於明湖下池壩下游約4公里之車埕車站附近水里溪河谷，利用上、下池間約380公尺之落差作抽蓄水力發電，其總裝置容量達160萬瓦，為明湖工程之1.6倍，成為世界上少數幾座巨型抽蓄水力發電廠之一。

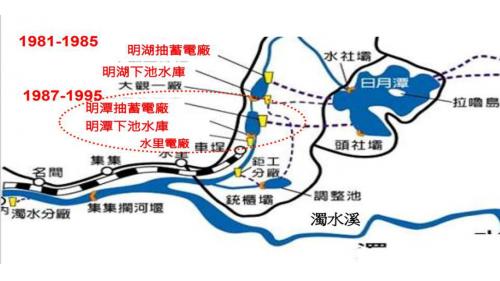

濁水溪流域明潭電廠位置圖
1987年開工，1995年完工。位於明湖下池壩下游約4公里之車埕車站附近水里溪河谷，也是利用現在之日月潭為上池，利用與下池間約380公尺之落差作抽蓄水力發電，其總裝置容量達160萬瓦，為明湖工程之1.6倍，成為世界上少數幾座巨型抽蓄水力發電廠之一。
濁水溪流域明潭電廠鳥瞰圖
主要工程項目計有，進水口、頭水隧道、平壓塔、壓力鋼管隧道、電纜隧道、通風直井、地下電廠、地下變壓氣室、匯流排隧道，以及尾水隧道等。
濁水溪流域明潭電廠透視圖及工程項目指標
從日月潭進水口有兩座閘門，從引水進入山腹中，經過兩條長約3000公尺的頭水隧道跨越頭社溪130公尺的過水段，再經平壓塔後進入長約550公尺，斜度48度的壓力鋼管，最後進入電廠內帶動機組發電。
濁水溪流域明潭電廠取水示意圖
濁水溪流域明潭電廠透視圖及工程項目概要
明潭抽蓄水發電廠工程配置示意圖-進水口
濁水溪流域明潭電廠上池(日月潭)進水口(施工中）
濁水溪流域明潭電廠上池(日月潭)進水口(施工中）
濁水溪流域明潭電廠上池(日月潭)進水口(施工中）
濁水溪流域明潭電廠上池(日月潭)進水口(施工中）

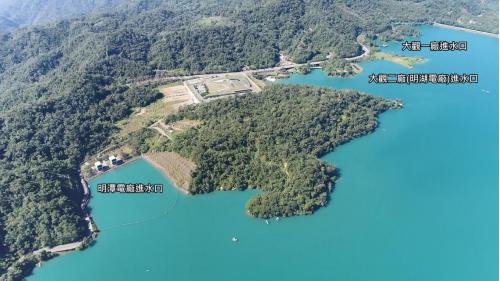

濁水溪流域明潭電廠、大觀一廠、大觀二廠進水口及明潭水庫俯瞰
濁水溪流域明潭電廠、大觀一廠、大觀二廠進水口及明潭水庫俯瞰

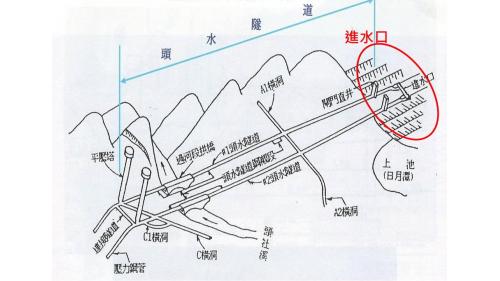

濁水溪流域明潭電廠進水口引水示意圖(頭水隧道約3000m)
從日月潭進水口有兩座閘門，從引水進入山腹中，經過兩條長約3000公尺的頭水隧道跨越頭社溪130公尺的過水段，再經平壓塔後進入壓力鋼管，最後進入電廠內帶動機組發電。

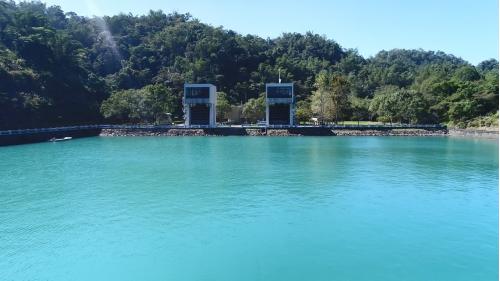

濁水溪流域明潭電廠進水口俯瞰
明潭電廠進水口位於日月潭
濁水溪流域明潭電廠進水口閘門
明潭電廠進水口位於日月潭
濁水溪流域明潭電廠進水口閘門
